PARAMETRIC · 3D · STEP
Polia GT2 Gerador
Insira número de dentes, largura dos dentes, diâmetro do furo do eixo e configuração de flanges para gerar um arquivo STEP de polia de distribuição GT2.
Perfil de dente
GT2
Passo
2 mm
Aplicação
Acionamento por correia de distribuição
🔍
Ver prévia 3D primeiro
HOW-TO Como gerar um arquivo STEP de polia GT2 +
- Inserir o número de dentes, a largura dos dentes, o diâmetro do furo do eixo e as configurações de flange
- Os valores calculados são atualizados em tempo real conforme os parâmetros
- Clique em «Baixar arquivo STEP» ou «Verificar modelo STEP»
- Se escolher «Baixar arquivo STEP», o arquivo STEP será salvo automaticamente
- Se escolher «Verificar modelo STEP», verifique o modelo 3D exibido e clique manualmente em «Baixar arquivo STEP»

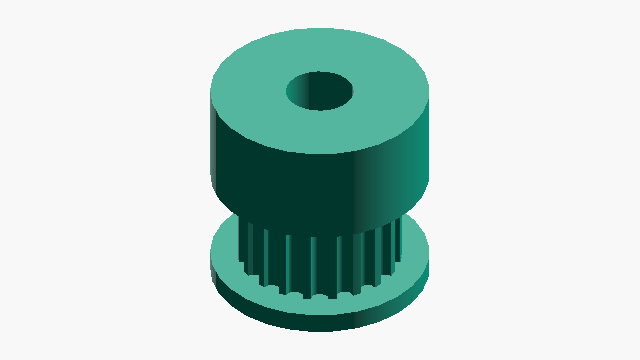

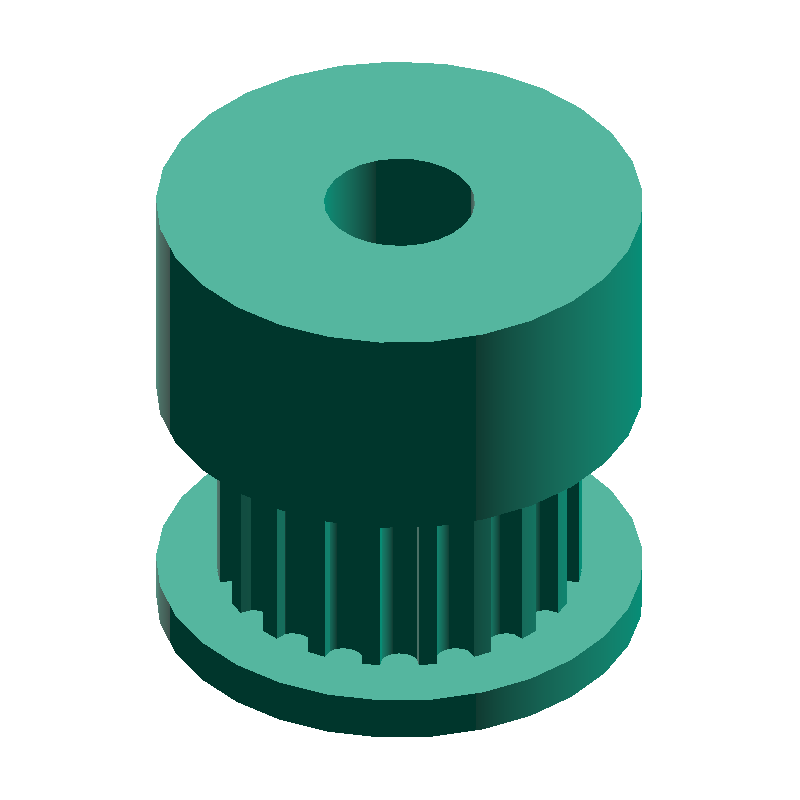

SAMPLE
STATIC · DEFAULT-VALUE MODEL
CALCULATED · SPEC
AUTO-COMPUTED
PD
12.73mm
Diâmetro do círculo primitivo
OD
12.13mm
Diâmetro externo do topo do dente
fd
16.13mm
Diâmetro externo da flange
PARAMETERS
Inserir dimensões
ABOUT · STEP
O arquivo STEP (.step / .stp) é um formato CAD 3D padrão que retém dados dimensionais e topológicos. Compatível com os principais softwares CAD, incluindo Fusion 360, SolidWorks e FreeCAD.
- Sólido em escala real (unidades mm)
- Dimensões editáveis e pós-processamento no CAD
- Conversível com fatiador para impressão 3D
FEEDBACK
BUG · REQUEST
0 / 500
