PARAMETRIC · 3D · STEP

Poulie GT2 Générateur

Entrez le nombre de dents, la largeur de denture, le diamètre d'alésage et les réglages de flasques pour générer un fichier STEP pour une poulie de distribution GT2.

Profil de dent GT2 Pas 2mm Application Transmission par courroie de distribution

🔍 Voir l'aperçu 3D d'abord

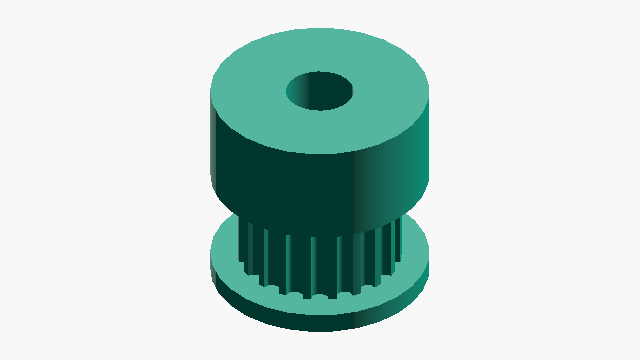

SAMPLE

STATIC · DEFAULT-VALUE MODEL

● SAMPLE IMAGE

VIEW · ISO

z=20 · w=7 mm

GT2 PULLEY

DEFAULT PARAMETERS

12.73mm

Diamètre primitif (PD)

12.13mm

Diamètre extérieur (OD)

16.13mm

Diamètre de flange

HOW-TO Comment générer un fichier STEP de poulie GT2 +

Entrer le nombre de dents, la largeur de courroie, le diamètre d'alésage et les réglages de flasque
Appuyer sur le bouton « Générer le fichier STEP »
Le téléchargement du fichier STEP démarre automatiquement
Vérifier l'aperçu 3D affiché sur la page de téléchargement

PARAMETERS

Saisir les dimensions

6 REQUIRED

Nombre de dents(z) 16–120 dents

dents

Nombre de dents de la poulie

Largeur de face(b) 3–20 mm

Adapté à la largeur de la courroie de distribution

Diamètre du trou central(d) 0–100 mm

Diamètre du trou central (0 = pas de trou)

Flange

Flange ou pied de poulie pour éviter le glissement de la courroie

Diamètre du pied de poulie

Auto (même que Flange) Personnalisé

Valeur auto : - mm

Largeur du pied de poulie 1.0–50.0 mm

Épaisseur du pied

CAUTION

Les boulons et écrous générés par cet outil utilisent des réglages de jeu personnalisés.

ABOUT · STEP

Le fichier STEP (.step / .stp) est un format CAO 3D standard qui conserve les données dimensionnelles et topologiques. Compatible avec les principaux logiciels CAO dont Fusion 360, SolidWorks et FreeCAD.

Solide à l'échelle réelle (unité mm)
Dimensions éditables et post-traitement dans le logiciel CAO
Convertible avec un slicer pour l'impression 3D
