Roda Gerador

Especifique o diâmetro externo, a espessura do pneu, a largura, o diâmetro do furo e o raio da borda para gerar um arquivo STEP de roda com 5 raios e pneu sólido.

Raios 5 Pneu Sólido Uso Robô / AGV

🔍 Ver prévia 3D primeiro

SAMPLE

STATIC · DEFAULT-VALUE MODEL

● SAMPLE IMAGE

VIEW · ISO

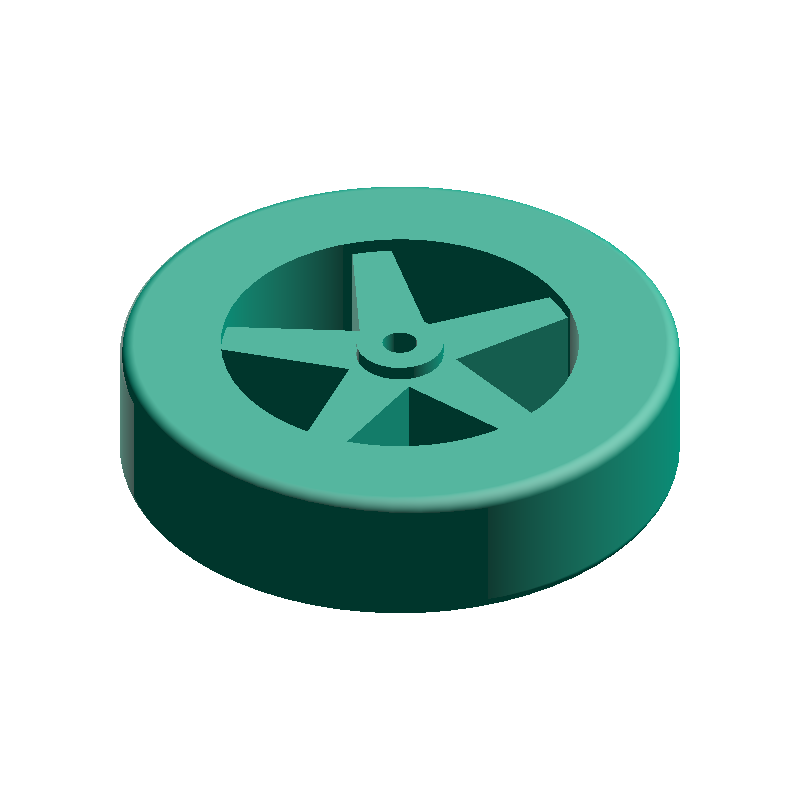

⌀80 · w 20 mm

WHEEL

DEFAULT PARAMETERS

D_r

64.00mm

Diâmetro ext. aro (D_r)

D_h

12.50mm

Diâmetro do cubo (D_h)

t_s

18.00mm

Espessura dos raios (t_s)

HOW-TO Como gerar um arquivo STEP de roda +

Inserir o diâmetro externo, a espessura do pneu, a largura, o diâmetro do furo e o raio da borda
Pressionar o botão «Gerar arquivo STEP»
O download do arquivo STEP inicia automaticamente
Verificar a visualização 3D exibida na página de download

PARAMETERS

Inserir dimensões

6 REQUIRED

Diâmetro externo(D) 30–500 mm

Diâmetro total da roda incluindo o pneu

Espessura do pneu(t) 2–50 mm

Espessura da camada do pneu (por lado)

Largura(w) 5–400 mm

Largura total da roda (pneu, aro, cubo)

Diâmetro do furo(d) 1–100 mm

Diâmetro do furo central para o eixo

Raio da borda do pneu(R) 0–20 mm

Arredondamento da borda externa da seção do pneu (0 = aresta viva)

Pneu separado

Exportar pneu e corpo da roda separadamente

Para impressão multi-material / projeto de montagem. 2 corpos Tire / WheelBody em 1 arquivo

ABOUT · STEP

O arquivo STEP (.step / .stp) é um formato CAD 3D padrão que retém dados dimensionais e topológicos. Compatível com os principais softwares CAD, incluindo Fusion 360, SolidWorks e FreeCAD.

Sólido em escala real (unidades mm)
Dimensões editáveis e pós-processamento no CAD
Conversível com fatiador para impressão 3D
