PARAMETRIC · 3D · STEP

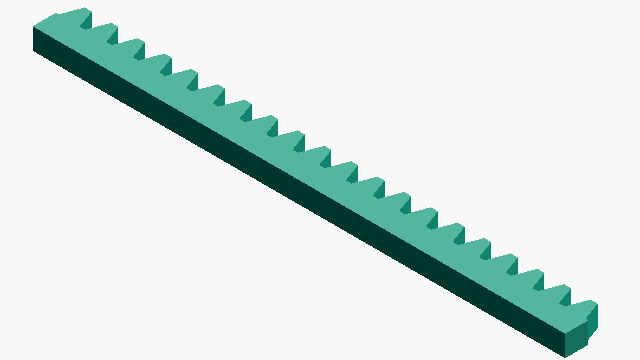

Engrenagem de cremalheira Gerador
Insira módulo, número de dentes, altura da cremalheira e largura dos dentes para gerar um arquivo STEP de engrenagem de cremalheira.
Ângulo de pressão
20°
Folga
Nenhuma
Perfil de dente
Linear
🔍
Ver prévia 3D primeiro
HOW-TO Como gerar um arquivo STEP de cremalheira +
- Inserir o módulo, o número de dentes, a altura da cremalheira e a largura dos dentes
- Os valores calculados são atualizados em tempo real conforme os parâmetros
- Clique em «Baixar arquivo STEP» ou «Verificar modelo STEP»
- Se escolher «Baixar arquivo STEP», o arquivo STEP será salvo automaticamente
- Se escolher «Verificar modelo STEP», verifique o modelo 3D exibido e clique manualmente em «Baixar arquivo STEP»
SAMPLE
STATIC · DEFAULT-VALUE MODEL
CALCULATED · SPEC
AUTO-COMPUTED
p
6.28mm
Passo
L
125.60mm
Comprimento da cremalheira
ha
2.00mm
Altura do topo do dente
PARAMETERS
Inserir dimensões
ABOUT · STEP
O arquivo STEP (.step / .stp) é um formato CAD 3D padrão que retém dados dimensionais e topológicos. Compatível com os principais softwares CAD, incluindo Fusion 360, SolidWorks e FreeCAD.
- Sólido em escala real (unidades mm)
- Dimensões editáveis e pós-processamento no CAD
- Conversível com fatiador para impressão 3D
