Engrenagem sem-fim Gerador

Insira o módulo, número de entradas, diâmetro do eixo, comprimento, furo e sentido da hélice para gerar um arquivo STEP de engrenagem sem-fim (apenas a rosca).

Ângulo de pressão 20° Perfil do dente Loft da seção de cremalheira Aplicação Transmissão por sem-fim
🔍 Ver prévia 3D primeiro
HOW-TO Como gerar um arquivo STEP de engrenagem sem-fim +
  1. Inserir o módulo, número de entradas, diâmetro do eixo, comprimento, furo e sentido da hélice
  2. Os valores calculados são atualizados em tempo real conforme os parâmetros
  3. Clique em "Baixar arquivo STEP" ou "Verificar modelo STEP"
  4. Se escolher "Baixar arquivo STEP", o arquivo STEP será salvo automaticamente
  5. Se escolher "Verificar modelo STEP", verifique o modelo 3D exibido e clique manualmente em "Baixar arquivo STEP"
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
m=2 · w=1 · ⌀20 · L40
WORM GEAR
DEFAULT PARAMETERS

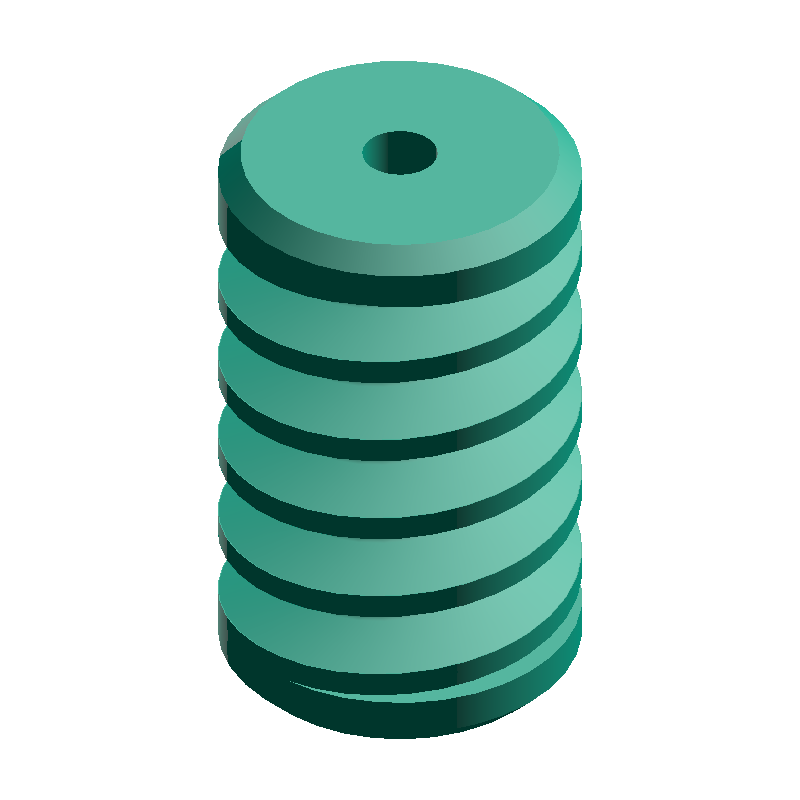

Engrenagem sem-fim Gerador SAMPLE · m=2 · w=1 · L40
Esta é uma imagem de amostra. Após gerar, visualize o modelo real na pré-visualização 3D. Pré-visualização 3D →
CALCULATED · SPEC
AUTO-COMPUTED
β
5.74deg
Ângulo de hélice
L
6.31mm
Passo axial
dp
20.00mm
Diâmetro primitivo
da
24.00mm
Diâmetro externo
df
15.00mm
Diâmetro de raiz
Tags
Engrenagem Transmissão Para impressão 3D
