Rolamento rígido de esferas Gerador

Insira uma designação (código) ou o furo, diâmetro externo, largura e raio de canto para gerar um arquivo STEP de um rolamento rígido de esferas.

Norma JIS B 1521 / ISO 15 (dimensões-limite) Tipo Uma carreira, aberto
🔍 Ver prévia 3D primeiro
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
6204 · ⌀20/47 · w14
BEARING
DEFAULT PARAMETERS

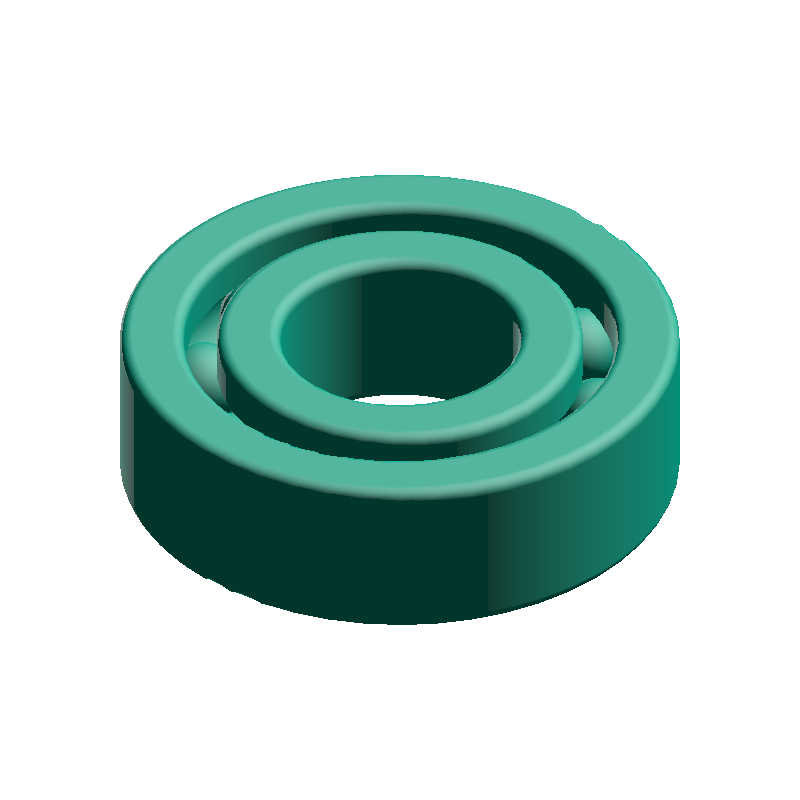

Rolamento rígido de esferas Gerador SAMPLE · 6204 · ⌀20/47
Esta é uma imagem de amostra. Após gerar, visualize o modelo real na pré-visualização 3D. Pré-visualização 3D →
CALCULATED · SPEC
AUTO-COMPUTED
PCD
33.50mm
Diâmetro primitivo (PCD)
Dw
6.75mm
Diâm. esfera equiv. (Dw)
t
3.38mm
Espessura do anel
REF
6204
Designação
HOW-TO Como gerar um arquivo STEP de um rolamento rígido de esferas +
  1. Insira um código, ou o furo, diâmetro externo, largura e raio de canto
  2. Clique em "Baixar arquivo STEP" ou "Verificar modelo STEP"
  3. Se escolher Baixar, o arquivo STEP será salvo automaticamente
  4. Se escolher Pré-visualizar, verifique o modelo 3D exibido e baixe manualmente
Tags
Utilitário Transmissão
Geradores 3D relacionados
Voltar ao início →
Roda
Roda
Sai no Kawara
Sai no Kawara
Dado
Dado
Perfil de alumínio
Perfil de alumínio
Cocô
Cocô
Pedra
Pedra
Ovo
Ovo
Fita de Möbius
Fita de Möbius
Calculadoras relacionadas
PARAMETERS
Inserir dimensões
4 REQUIRED
688–6310

Insira um código para preencher as dimensões automaticamente (ex.: 608). Insira as dimensões diretamente para exibir o código correspondente

8–50 mm
mm

Diâmetro interno do anel interno (passagem do eixo)

16–110 mm
mm

Diâmetro externo do rolamento

4–27 mm
mm

Largura do rolamento

0.2–2 mm
mm

Arredondamento das arestas dos anéis interno e externo

CAUTION

O rolamento rígido de esferas gerado por esta ferramenta implementa as dimensões principais (furo, diâmetro externo, largura e raio de canto) com base nas dimensões-limite JIS B 1521 / ISO 15. A geometria interna (canal da pista, distribuição da espessura dos anéis, diâmetro das esferas e número de esferas) não é definida pela norma e baseia-se em valores estimados de várias fontes. O modelo é do tipo aberto, sem gaiola ou vedações; o número e o diâmetro das esferas são uma implementação de referência para fins estéticos.

ABOUT · STEP

O arquivo STEP (.step / .stp) é um formato CAD 3D padrão que retém dados dimensionais e topológicos. Compatível com os principais softwares CAD, incluindo Fusion 360, SolidWorks e FreeCAD.

  • Sólido em escala real (unidades mm)
  • Dimensões editáveis e pós-processamento no CAD
  • Conversível com fatiador para impressão 3D
