GT2 皮帶輪生成

輸入齒數、齒寬、孔徑和法蘭設定，生成 GT2 皮帶輪的 STEP 檔案。

齒形 GT2 節距 2mm 用途 同步帶驅動
🔍 先查看3D預覽
HOW-TO 如何生成 GT2 皮帶輪 STEP 檔案 +
  1. 輸入齒數、齒寬、孔徑和法蘭設定
  2. 輸入參數變化時，計算結果即時更新
  3. 點擊「下載 STEP 檔案」或「查看 STEP 模型」
  4. 若選擇「下載 STEP 檔案」，STEP 檔案將自動儲存
  5. 若選擇「查看 STEP 模型」，請查看顯示的 3D 模型後再手動點擊「下載 STEP 檔案」
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
z=20 · w=7 mm
GT2 PULLEY
DEFAULT PARAMETERS

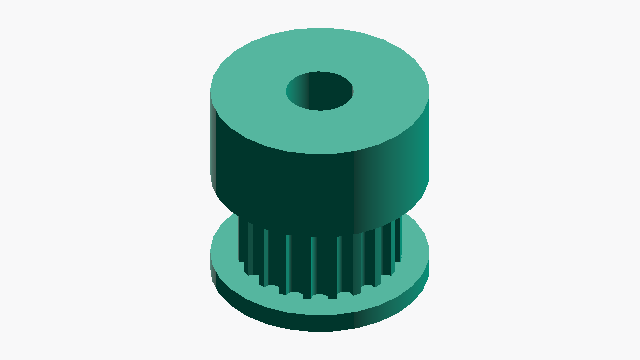

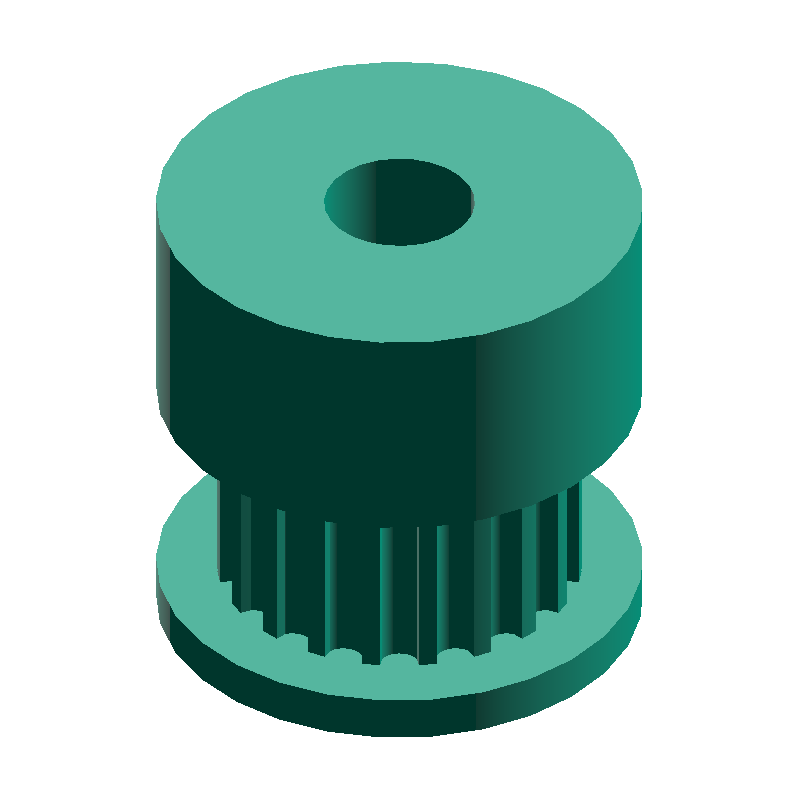

GT2 皮帶輪生成 SAMPLE · z 20 · w 7 mm
這是範例圖片。生成後可在3D預覽中查看實際模型。 3D 預覽 →
CALCULATED · SPEC
AUTO-COMPUTED
PD
12.73mm
節圓直徑
OD
12.13mm
齒頂外徑
fd
16.13mm
法蘭外徑
標籤
皮帶輪 動力傳動
