PARAMETRIC · 3D · STEP

GT2 Tandriemschijf STEP-bestandsgenerator

Voer tandenaantal, tandbreedte, boorgat en flensinstelling in om een STEP-bestand voor een GT2 tandriemschijf te genereren.

Tandvorm GT2 Steek 2mm Toepassing Tandriemaandrijving

🔍 Eerst 3D-voorbeeld bekijken

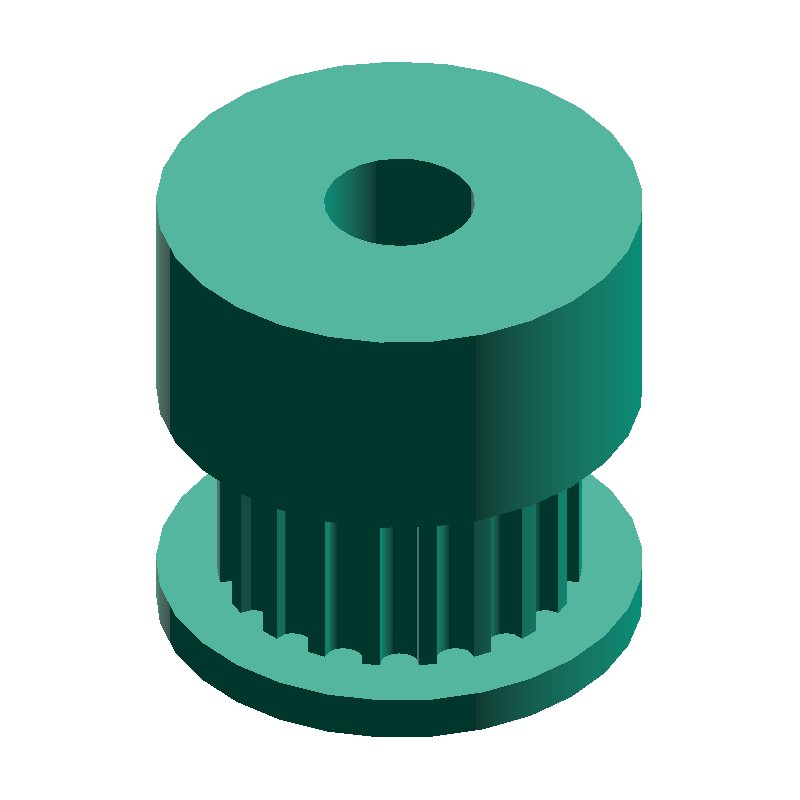

SAMPLE

STATIC · DEFAULT-VALUE MODEL

● SAMPLE IMAGE

VIEW · ISO

z=20 · w=7 mm

GT2 PULLEY

DEFAULT PARAMETERS

GT2 Tandriemschijf STEP-bestandsgenerator

12.73mm

Deelcirkeldiameter (PD)

12.13mm

Buitendiameter (OD)

16.13mm

Flensdiameter

HOW-TO Hoe een GT2 tandriemschijf STEP-bestand te genereren +

Voer het tandenaantal, de riembreedte, de boorgatdiameter en de flensinstellingen in
Klik op "STEP-bestand downloaden" of "STEP-vorm bekijken"
Als u Downloaden kiest, wordt het STEP-bestand automatisch opgeslagen
Als u Voorbeeld kiest, controleer het 3D-model en download het handmatig

PARAMETERS

Afmetingen invoeren

6 REQUIRED

Aantal tanden(z) 16–120 tanden

tanden

Aantal tanden van de riemschijf

Tandbreedte(b) 3–20 mm

Afstemmen op de breedte van de tandriem

Boorgatdiameter(d) 0–100 mm

Diameter van het middelste boorgat (0 = geen boorgat)

Flens

Flens of naaf; de flens helpt voorkomen dat de riem afloopt

Naafdiameter

Automatisch (gelijk aan flens) Aangepast

Automatische waarde: - mm

Naafbreedte 1.0–50.0 mm

Dikte van de naaibus

CAUTION

De GT2 tandriemschijven die door dit hulpmiddel zijn gegenereerd, zijn referentie-implementaties op basis van geschatte waarden uit meerdere bronnen.

ABOUT · STEP

Het STEP-bestand (.step / .stp) is een standaard 3D CAD-formaat dat maatvoering en topologiegegevens bewaart. Compatibel met gangbare CAD-software zoals Fusion 360, SolidWorks en FreeCAD.

Op ware grootte als solid (mm-eenheden)
Bewerkbare afmetingen en nabewerking in CAD
Converteerbaar via een slicer voor 3D-printen
