Puleggia GT2 - Generatore di file STEP

Inserisci numero di denti, larghezza di faccia, diametro del foro e impostazioni della flangia per generare un file STEP di una puleggia dentata GT2.

Profilo del dente GT2 Passo 2mm Applicazione Trasmissione con cinghia dentata

🔍 Visualizza prima l'anteprima 3D

SAMPLE

STATIC · DEFAULT-VALUE MODEL

● SAMPLE IMAGE

VIEW · ISO

z=20 · w=7 mm

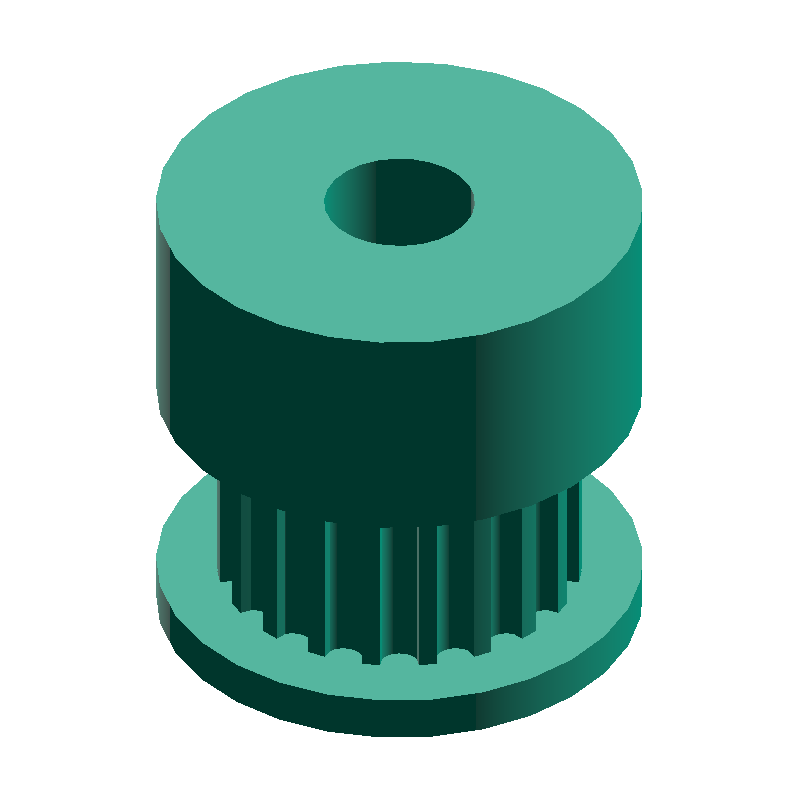

GT2 PULLEY

DEFAULT PARAMETERS

12.73mm

Diametro primitivo (PD)

12.13mm

Diametro esterno (OD)

16.13mm

Diametro flangia

HOW-TO Come generare un file STEP di puleggia GT2 +

Inserisci numero di denti, larghezza cinghia, diametro del foro e impostazioni flangia
Premi il pulsante "Genera file STEP"
Il download del file STEP partirà automaticamente
Controlla l'anteprima 3D mostrata nella pagina di download

PARAMETERS

Inserisci dimensioni

6 REQUIRED

Numero di denti(z) 16–120 denti

denti

Numero di denti della puleggia

Larghezza di faccia(b) 3–20 mm

Abbina alla larghezza della cinghia dentata

Diametro del foro(d) 0–100 mm

Diametro del foro centrale (0 = nessun foro)

Flangia

Flangia o mozzo per impedire lo slittamento della cinghia

Diametro mozzo puleggia

Auto (uguale alla flangia) Personalizzato

Valore automatico: - mm

Larghezza mozzo puleggia 1.0–50.0 mm

Spessore del mozzo

CAUTION

Le pulegge GT2 generate da questo strumento sono implementazioni di riferimento basate su valori stimati da più fonti.

ABOUT · STEP

Il file STEP (.step / .stp) è un formato CAD 3D standard che conserva i dati dimensionali e topologici. Compatibile con i principali software CAD tra cui Fusion 360, SolidWorks e FreeCAD.

Solido in scala reale (unità mm)
Dimensioni modificabili e post-elaborazione in CAD
Convertibile con uno slicer per la stampa 3D
