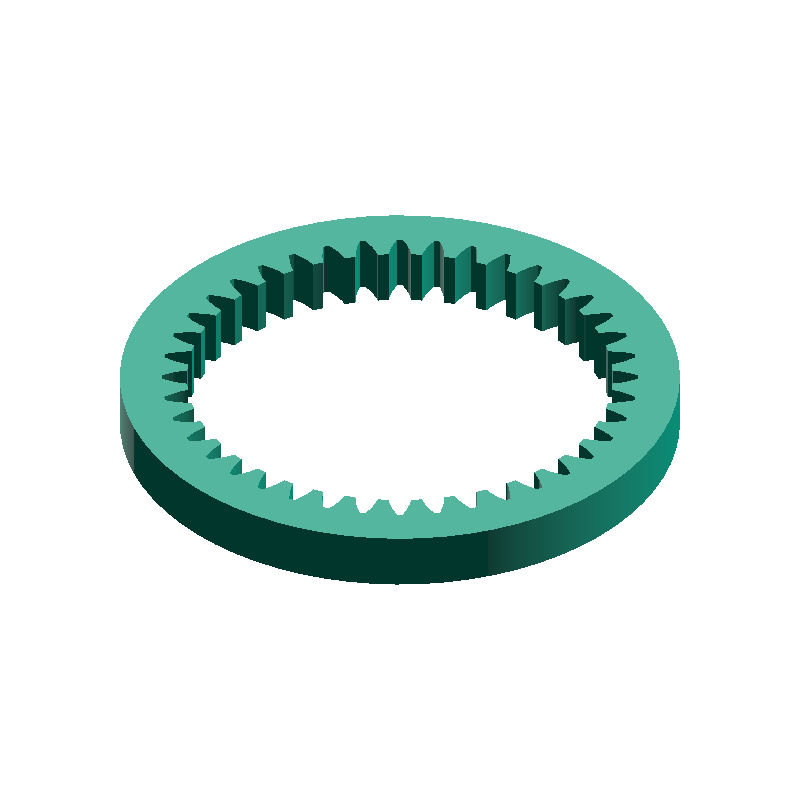

Engrenagem interna Gerador
Insira módulo, número de dentes, diâmetro externo e largura dos dentes para gerar um arquivo STEP de engrenagem interna.
Ângulo de pressão
20°
Folga
Nenhuma
Perfil de dente
Involuta
🔍
Ver prévia 3D primeiro
HOW-TO Como gerar um arquivo STEP de engrenagem interna +
- Inserir o módulo, o número de dentes, o diâmetro externo e a largura dos dentes
- Os valores calculados são atualizados em tempo real conforme os parâmetros
- Clique em «Baixar arquivo STEP» ou «Verificar modelo STEP»
- Se escolher «Baixar arquivo STEP», o arquivo STEP será salvo automaticamente
- Se escolher «Verificar modelo STEP», verifique o modelo 3D exibido e clique manualmente em «Baixar arquivo STEP»
SAMPLE
STATIC · DEFAULT-VALUE MODEL
CALCULATED · SPEC
AUTO-COMPUTED
D
80.00mm
Diâmetro do círculo primitivo
Da
76.00mm
Diâmetro do círculo do topo do dente
Df
85.00mm
Diâmetro do círculo da raiz do dente
t
7.50mm
Espessura do aro
PARAMETERS
Inserir dimensões
ABOUT · STEP
O arquivo STEP (.step / .stp) é um formato CAD 3D padrão que retém dados dimensionais e topológicos. Compatível com os principais softwares CAD, incluindo Fusion 360, SolidWorks e FreeCAD.
- Sólido em escala real (unidades mm)
- Dimensões editáveis e pós-processamento no CAD
- Conversível com fatiador para impressão 3D
