GT2 滑轮生成

输入齿数、齿宽、轴孔直径和法兰设置，生成 GT2 同步带轮的 STEP 文件。

齿形 GT2 节距 2mm 应用 同步带驱动
🔍 先查看3D预览
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
z=20 · w=7 mm

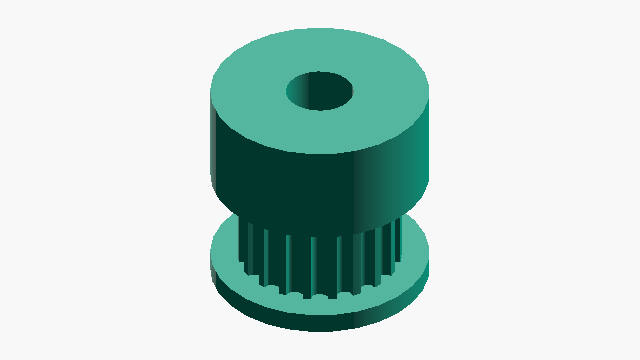

GT2 PULLEY
DEFAULT PARAMETERS
GT2 滑轮生成 SAMPLE · z 20 · w 7 mm

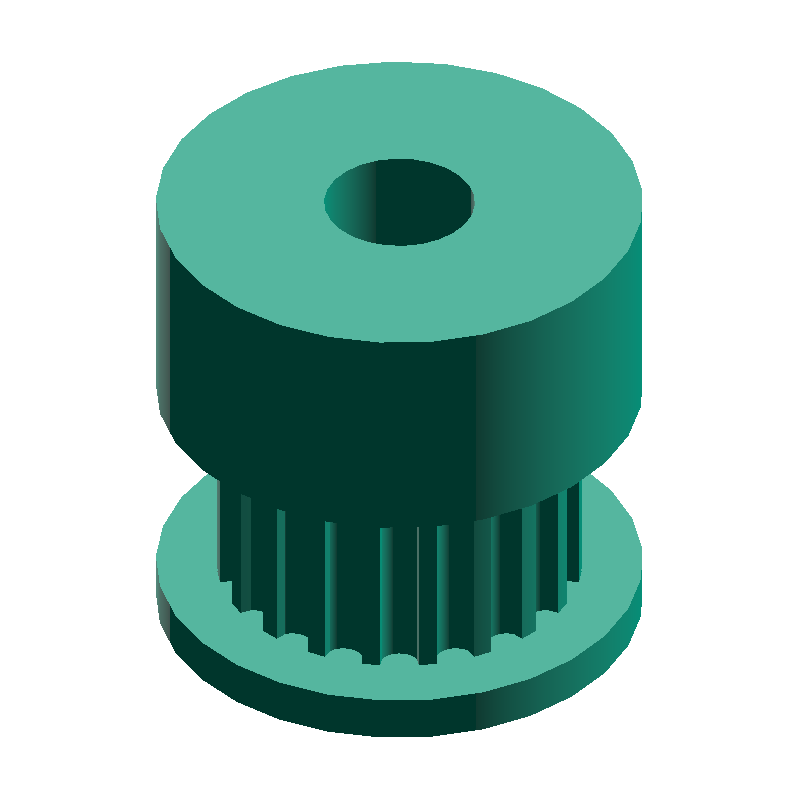

这是示例图片。生成后可在3D预览中查看实际模型。 3D 预览 →
CALCULATED · SPEC
AUTO-COMPUTED
pd
12.73mm
节圆直径 (PD)
od
12.13mm
齿顶外径 (OD)
fd
16.13mm
法兰外径
HOW-TO 如何生成 GT2 皮带轮 STEP 文件 +
  1. 输入齿数、皮带宽度、轴孔直径和法兰设置
  2. 按下「生成 STEP 文件」按钮
  3. STEP 文件下载将自动开始
  4. 查看下载页面上显示的 3D 预览
