PARAMETRIC · 3D · STEP

Correia GT2 Gerador

Insira o número de dentes de duas polias, a distância entre centros e a largura da correia para gerar um arquivo STEP de correia de distribuição GT2.

Padrão GT2 Passo 2mm Dentes Nenhum

🔍 Ver prévia 3D primeiro

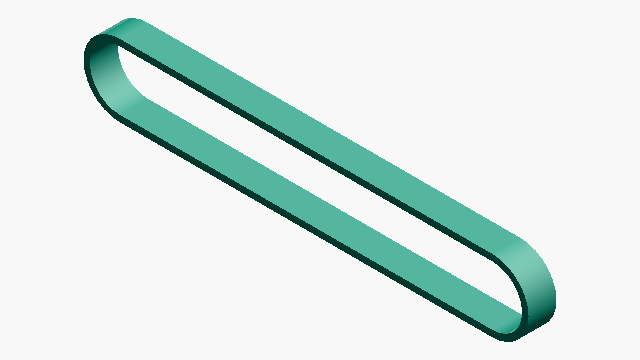

SAMPLE

STATIC · DEFAULT-VALUE MODEL

● SAMPLE IMAGE

VIEW · ISO

z1=z2=20 · C=80 · w=6 mm

GT2 TIMING BELT

DEFAULT PARAMETERS

pd₁

12.73mm

Diâmetro do círculo primitivo polia 1

pd₂

12.73mm

Diâmetro do círculo primitivo polia 2

200.0mm

Comprimento efetivo da correia (referência)

HOW-TO Como gerar um arquivo STEP de correia GT2 +

Inserir o número de dentes das polias 1 e 2, a distância entre centros e a largura da correia
Pressionar o botão «Gerar arquivo STEP»
O download do arquivo STEP inicia automaticamente
Verificar a visualização 3D exibida na página de download

PARAMETERS

Inserir dimensões

4 REQUIRED

Dentes polia 1(z1) 16–120 peças

peças

Número de dentes da polia 1

Dentes polia 2(z2) 16–120 peças

peças

Número de dentes da polia 2

Distância entre centros(C) 20–500 mm

Distância entre os centros dos eixos das duas polias

Largura da correia(w) 3–20 mm

Ajuste à largura dos dentes da polia

CAUTION

A correia GT2 gerada por esta ferramenta é um modelo de perfil sem dentes. Pode ser usada para verificação de interferência e confirmação de montagem.

ABOUT · STEP

O arquivo STEP (.step / .stp) é um formato CAD 3D padrão que retém dados dimensionais e topológicos. Compatível com os principais softwares CAD, incluindo Fusion 360, SolidWorks e FreeCAD.

Sólido em escala real (unidades mm)
Dimensões editáveis e pós-processamento no CAD
Conversível com fatiador para impressão 3D
