Engrenagem helicoidal dupla Gerador

Insira módulo, número de dentes, ângulo de hélice, diâmetro de furo e largura dos dentes para gerar um arquivo STEP de engrenagem helicoidal dupla (espinha de peixe).

Ângulo de pressão 20° (normal) Linha do dente V central (espinha de peixe) Perfil de dente Involuta
🔍 Ver prévia 3D primeiro
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
m=2 · z=20 · β=15°
DOUBLE HELICAL GEAR
DEFAULT PARAMETERS

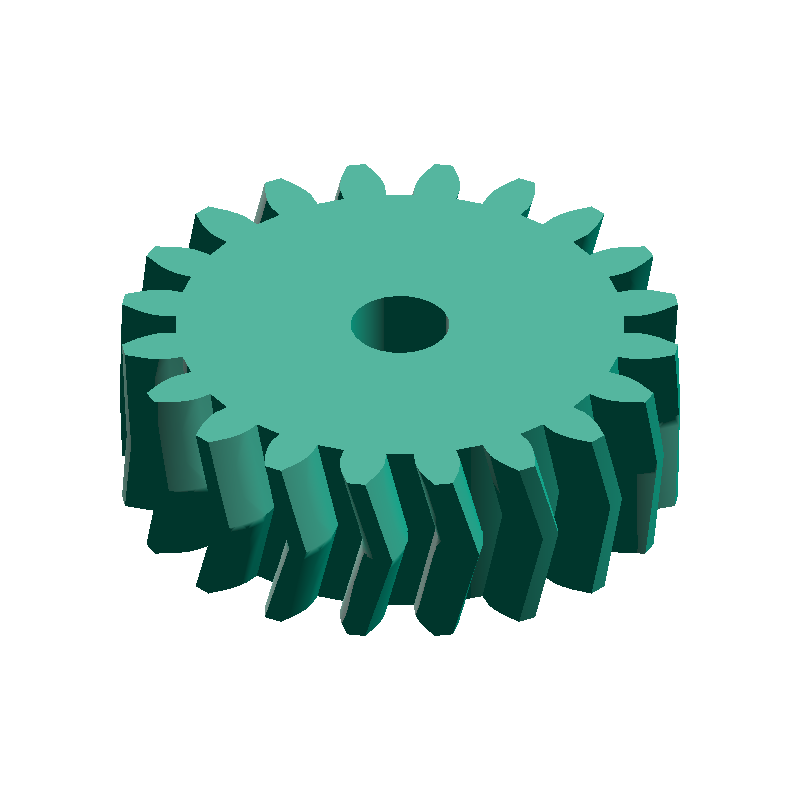

Engrenagem helicoidal dupla Gerador SAMPLE · ⌀ 45 mm · β 15° · b 15 mm
Esta é uma imagem de amostra. Após gerar, visualize o modelo real na pré-visualização 3D. Pré-visualização 3D →
CALCULATED · SPEC
AUTO-COMPUTED
D
41.41mm
Diâmetro do círculo primitivo (D)
Da
45.41mm
Diâmetro do círculo do topo do dente (Da)
Df
36.41mm
Diâmetro do círculo da raiz do dente (Df)
L
485.6mm
Passo da hélice (L)
HOW-TO Como gerar um arquivo STEP de engrenagem helicoidal dupla +
  1. Inserir o módulo, o número de dentes, o ângulo de hélice, o diâmetro do furo e a largura do dente
  2. Pressionar o botão «Gerar arquivo STEP»
  3. O download do arquivo STEP inicia automaticamente
  4. Verificar a visualização 3D exibida na página de download
