← Voltar ao início 3D GENERATOR / GEAR / HELICAL GEAR
OUTPUT · STEP (AP214)
PARAMETRIC · 3D · STEP

Engrenagem helicoidal Gerador

Insira módulo, número de dentes, ângulo de hélice, sentido da hélice, diâmetro de furo e largura dos dentes para gerar um arquivo STEP de engrenagem helicoidal.

Ângulo de pressão 20° (normal) Folga Nenhuma Perfil de dente Involuta
🔍 Ver prévia 3D primeiro
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
m=2 · z=20 · β=15°
HELICAL GEAR
DEFAULT PARAMETERS

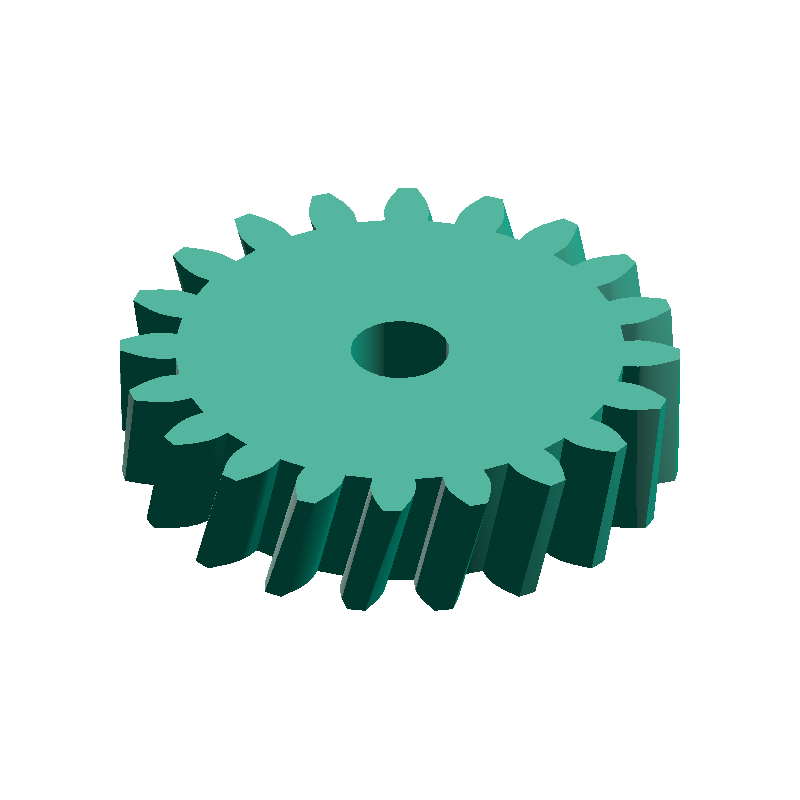

Engrenagem helicoidal Gerador SAMPLE · ⌀ 45 mm · β 15° · b 10 mm
Esta é uma imagem de amostra. Após gerar, visualize o modelo real na pré-visualização 3D. Pré-visualização 3D →
CALCULATED · SPEC
AUTO-COMPUTED
D
41.41mm
Diâmetro do círculo primitivo (D)
Da
45.41mm
Diâmetro do círculo do topo do dente (Da)
Df
36.41mm
Diâmetro do círculo da raiz do dente (Df)
L
485.6mm
Passo da hélice (L)
HOW-TO Como gerar um arquivo STEP de engrenagem helicoidal +
  1. Inserir o módulo, o número de dentes, o ângulo de hélice, o sentido da hélice, o diâmetro do furo e a largura do dente
  2. Pressionar o botão «Gerar arquivo STEP»
  3. O download do arquivo STEP inicia automaticamente
  4. Verificar a visualização 3D exibida na página de download
Tags
Engrenagem Transmissão Para impressão 3D
Artigos relacionados
モジュールの異なるラックギアを2つ並べた比較画像（module 1.0 / 3.0）
Módulo de engrenagem explicado — Como escolher para impressão 3D e DIY
2026-05-27
Geradores 3D relacionados
Voltar ao início →
Engrenagem cilíndrica
Engrenagem cilíndrica
Engrenagem de cremalheira
Engrenagem de cremalheira
Engrenagem sem-fim
Engrenagem sem-fim
Engrenagem helicoidal dupla
Engrenagem helicoidal dupla
Coroa sem-fim
Coroa sem-fim
Engrenagem cônica
Engrenagem cônica
Roda
Roda
Polia GT2
Polia GT2
Calculadoras relacionadas
PARAMETERS
Inserir dimensões
6 REQUIRED
0.1–6 mm
mm

Unidade de base que determina o tamanho dos dentes

17–120 peças
peças

Número de dentes da engrenagem

5–45 °
°

Ângulo de inclinação da linha do dente

0–100 mm
mm

Diâmetro do furo central do eixo (0 para sem furo)

0.1–50 mm
mm

Espessura da engrenagem

Sentido da hélice

Direção de inclinação da linha do dente

ABOUT · STEP

O arquivo STEP (.step / .stp) é um formato CAD 3D padrão que retém dados dimensionais e topológicos. Compatível com os principais softwares CAD, incluindo Fusion 360, SolidWorks e FreeCAD.

  • Sólido em escala real (unidades mm)
  • Dimensões editáveis e pós-processamento no CAD
  • Conversível com fatiador para impressão 3D

Gerando modelo 3D
