PARAMETRIC · 3D · STEP

Corrente/Pinhão Gerador

Especifique número de corrente, número de dentes, tipo de pinhão e diâmetro de furo para gerar um arquivo STEP de pinhão para corrente de rolos.

Padrão JIS B 1801:2020 / JIS B 1802-1989 Aplicação Acionamento por corrente de rolos

🔍 Ver prévia 3D primeiro

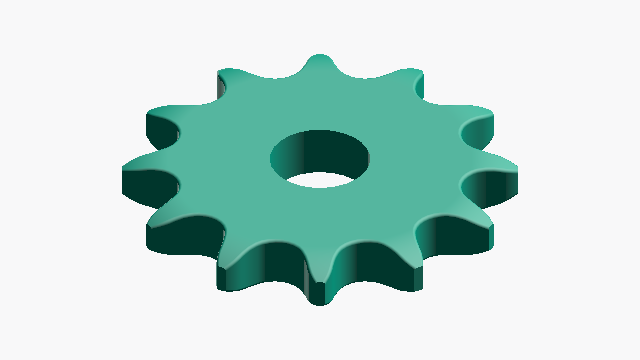

SAMPLE

STATIC · DEFAULT-VALUE MODEL

● SAMPLE IMAGE

VIEW · ISO

#40 · z=12 · bore=14

SPROCKET

DEFAULT PARAMETERS

49.07mm

Diâmetro do círculo primitivo (Dp)

41.12mm

Diâmetro do círculo da raiz do dente (DB)

57.02mm

Diâmetro do círculo do topo do dente (Do)

HOW-TO Como gerar um arquivo STEP de roda dentada +

Inserir o número da corrente, o número de dentes, a forma da roda dentada e o diâmetro do furo
Pressionar o botão «Gerar arquivo STEP»
O download do arquivo STEP inicia automaticamente
Verificar a visualização 3D exibida na página de download

PARAMETERS

Inserir dimensões

4 REQUIRED

Número da corrente

Selecione a corrente padrão JIS B 1802-1989

Número de dentes(z) 9–40 peças

peças

Número de dentes do pinhão

Tipo de pinhão

Selecione a configuração do cubo (A: plano, B: um lado, C: ambos os lados)

Diâmetro do furo do eixo(d) 0–100 mm

Diâmetro do furo central do eixo (0 para sem furo)

CAUTION

O pinhão de corrente gerado por esta ferramenta é uma implementação de referência baseada em JIS B 1802-1989.
Para usos de precisão, recomenda-se validação com corrente de rolos real.

ABOUT · STEP

O arquivo STEP (.step / .stp) é um formato CAD 3D padrão que retém dados dimensionais e topológicos. Compatível com os principais softwares CAD, incluindo Fusion 360, SolidWorks e FreeCAD.

Sólido em escala real (unidades mm)
Dimensões editáveis e pós-processamento no CAD
Conversível com fatiador para impressão 3D
