PARAMETRIC · 3D · STEP

GT2-Riemenscheibe-Generator

GT2-Riemenscheibe als STEP-Datei generieren: Zähnezahl, Zahnbreite, Bohrungsdurchmesser und Flanscheinstellungen eingeben und das fertige CAD-Modell sofort exportieren.

Zahnform GT2 Teilung 2 mm Anwendung Zahnriemenantrieb

🔍 3D-Vorschau zuerst ansehen

HOW-TO So generieren Sie eine GT2-Riemenscheiben-STEP-Datei +

Zähnezahl, Zahnbreite, Bohrungsdurchmesser und Flanscheinstellungen eingeben
Berechnete Werte aktualisieren sich in Echtzeit bei Parameteränderungen
Klicken Sie auf „STEP-Datei herunterladen“ oder „STEP-Modell prüfen“
Bei „STEP-Datei herunterladen“ wird die STEP-Datei automatisch gespeichert
Bei „STEP-Modell prüfen“ prüfen Sie das 3D-Modell und klicken dann manuell auf „STEP-Datei herunterladen“

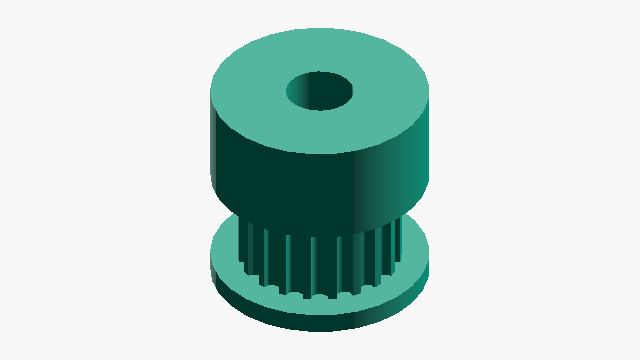

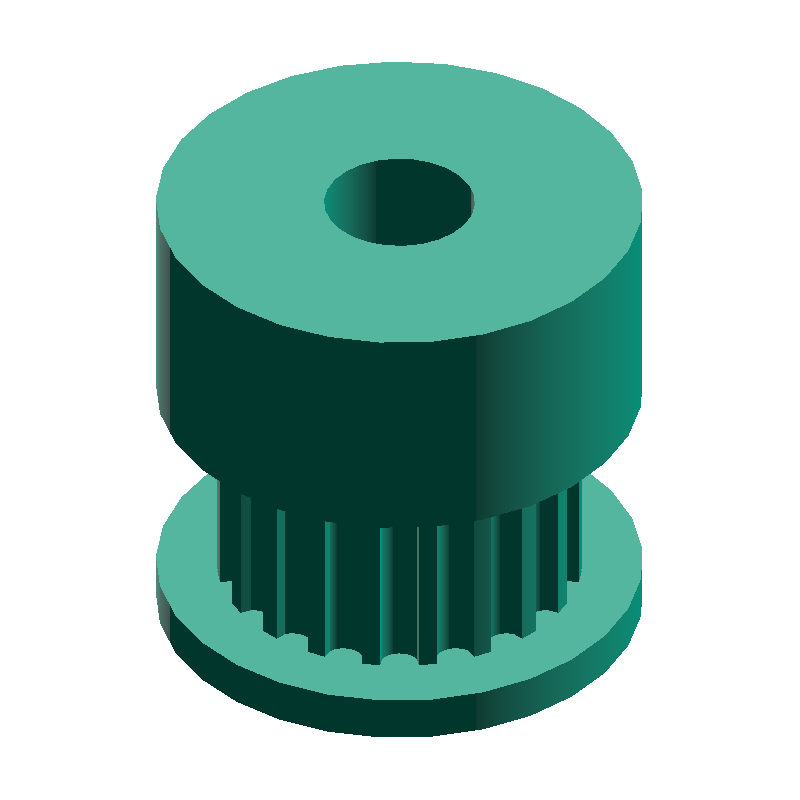

SAMPLE

STATIC · DEFAULT-VALUE MODEL

● SAMPLE IMAGE

VIEW · ISO

z=20 · w=7 mm

GT2 PULLEY

DEFAULT PARAMETERS

12.73mm

Teilkreisdurchmesser

12.13mm

Außendurchmesser

16.13mm

Flanschdurchmesser

PARAMETERS

Abmessungen eingeben

6 REQUIRED

Zähnezahl(z) 16–120 Zähne

Zähne

Anzahl der Scheibenzähne

Zahnbreite(b) 3–20 mm

Mit Zahnriemenbreite abgleichen

Bohrungsdurchmesser(d) 0–100 mm

Durchmesser der Mittelbohrung (0 = keine Bohrung)

Flansch

Flansch oder Scheibennabe, um ein Abspringen des Riemens zu verhindern

Nabendurchmesser

Automatisch (gleich wie Flansch) Benutzerdefiniert

Automatischer Wert: - mm

Nabenbreite 1.0–50.0 mm

Nabendicke

CAUTION

Die von diesem Tool generierten GT2-Riemenscheiben sind Referenzimplementierungen mit geschätzten Werten aus mehreren Quellen.

ABOUT · STEP

Die STEP-Datei (.step / .stp) ist ein 3D-CAD-Standardformat, das Maß- und Topologiedaten speichert. Kompatibel mit gängiger CAD-Software wie Fusion 360, SolidWorks und FreeCAD.

Maßstabsgetreues Solid (mm)
Maße und Nachbearbeitung im CAD bearbeitbar
Konvertierbar mit einem Slicer für den 3D-Druck
