GT2 풀리 생성

잇수, 치폭, 축공 직경, 플랜지 설정을 입력하여 GT2 타이밍 풀리의 STEP 파일을 생성합니다.

치형 GT2 피치 2mm 용도 타이밍 벨트 구동
🔍 3D 미리보기로 먼저 확인

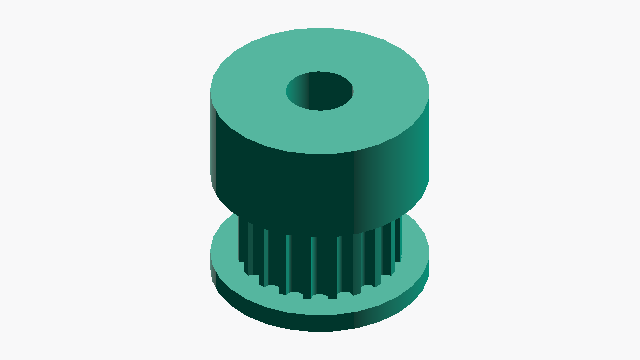

SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
z=20 · w=7 mm
GT2 PULLEY
DEFAULT PARAMETERS
GT2 풀리 생성 SAMPLE · z 20 · w 7 mm
샘플 이미지입니다. 생성 후 3D 미리보기에서 실제 모델을 확인할 수 있습니다. 3D 미리보기 →
CALCULATED · SPEC
AUTO-COMPUTED
pd
12.73mm
피치원 직경 (D)
od
12.13mm
외경 (OD)
fd
16.13mm
플랜지 외형
HOW-TO GT2 풀리 STEP 파일을 생성하는 방법 +
  1. 치수・벨트 너비・축 구멍 지름・플랜지 설정을 입력한다
  2. 「STEP 파일 생성」버튼을 누른다
  3. STEP 파일 다운로드가 자동으로 시작된다
  4. 다운로드 페이지에 표시된 3D 미리보기를 확인한다
태그
풀리 동력 전달
관련 글
GT2プーリーの3つのフランジモードを並べた俯瞰画像（pulley / idler / none）
GT2 풀리 가이드: 톱니 수, 벨트 폭, 플랜지 모드
2026-05-20
관련 3D 생성기
홈으로 돌아가기 →
GT2 타이밍 벨트
GT2 타이밍 벨트
웜휠
웜휠
헬리컬 기어
헬리컬 기어
베벨 기어
베벨 기어
바퀴
바퀴
평기어
평기어
웜기어
웜기어
랙 기어
랙 기어
관련 계산기
PARAMETERS
치수 입력
6 REQUIRED
16–120 개
개

풀리의 치아 수

3–20 mm
mm

벨트 너비에 맞춥니다

0–100 mm
mm

중심축 구멍의 직경 (0 = 구멍 없음)

타이밍 벨트의 탈축 방지용 플랜지 또는 풀리 보스

CAUTION

본 도구로 생성된 GT2 풀리는 여러 자료의 추정값을 사용한 참고용 구현입니다.

ABOUT · STEP

STEP 파일(.step / .stp)은 치수 및 토폴로지 정보를 보존하는 3D CAD 표준 형식입니다. Fusion 360, SolidWorks, FreeCAD 등 주요 CAD 소프트웨어와 호환됩니다.

  • 실척 솔리드 (mm 단위)
  • CAD에서 치수 편집 및 추가 가공 가능
  • 3D 프린터용 슬라이서로 변환 가능
