PARAMETRIC · 3D · STEP

Pignon de chaîne Générateur

Spécifiez le numéro de chaîne, le nombre de dents, le type de pignon et le diamètre d'alésage pour générer un fichier STEP pour un pignon de chaîne à rouleaux.

Norme JIS B 1801:2020 / JIS B 1802-1989 Application Transmission par chaîne à rouleaux

🔍 Voir l'aperçu 3D d'abord

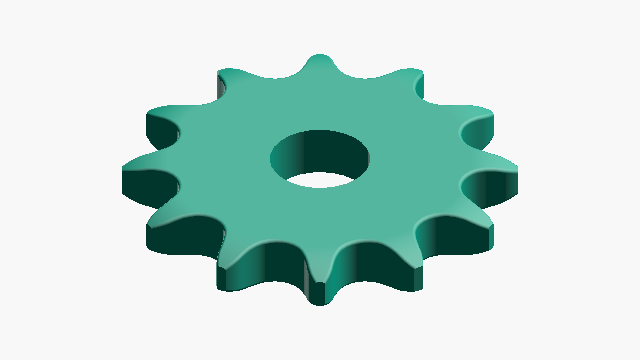

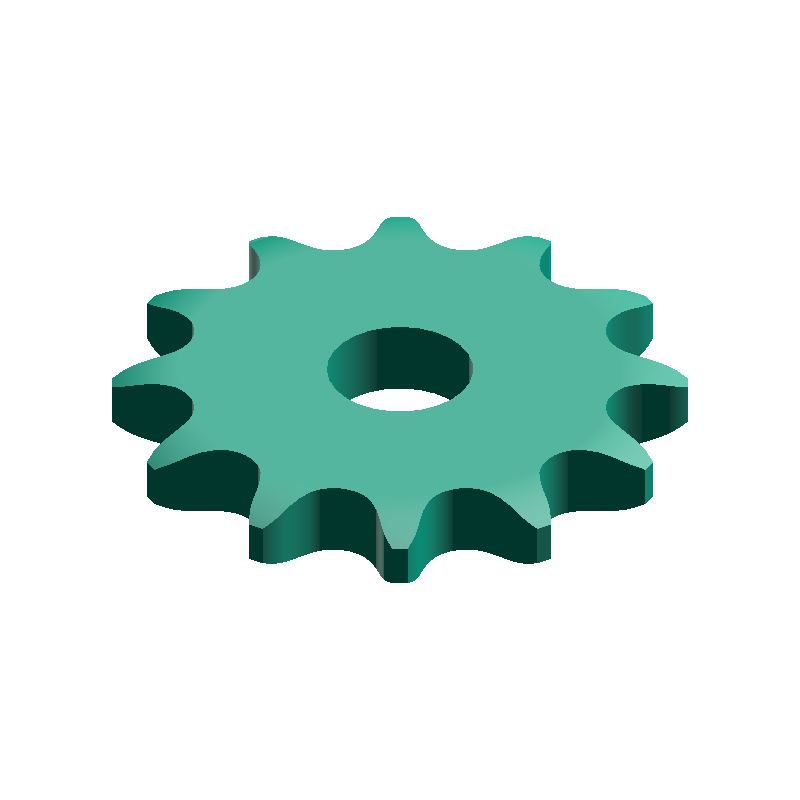

SAMPLE

STATIC · DEFAULT-VALUE MODEL

● SAMPLE IMAGE

VIEW · ISO

#40 · z=12 · bore=14

SPROCKET

DEFAULT PARAMETERS

49.07mm

Diamètre primitif (Dp)

41.12mm

Diamètre de pied (DB)

57.02mm

Diamètre de tête (Do)

HOW-TO Comment générer un fichier STEP de pignon +

Entrer le numéro de chaîne, le nombre de dents, la forme du pignon et le diamètre d'alésage
Appuyer sur le bouton « Générer le fichier STEP »
Le téléchargement du fichier STEP démarre automatiquement
Vérifier l'aperçu 3D affiché sur la page de téléchargement

PARAMETERS

Saisir les dimensions

4 REQUIRED

Numéro de chaîne

Sélectionnez la chaîne standard selon JIS B 1802-1989

Nombre de dents(z) 9–40 dents

dents

Nombre de dents du pignon

Type de pignon

Sélectionnez la configuration des bossages (A : plat, B : un côté, C : deux côtés)

Diamètre du trou central(d) 0–100 mm

Diamètre du trou central (0 = pas de trou)

CAUTION

Les pignons de chaîne générés par cet outil sont des implémentations de référence basées sur JIS B 1802-1989. Pour les applications de précision, une vérification avec les chaînes à rouleaux réelles est recommandée.

ABOUT · STEP

Le fichier STEP (.step / .stp) est un format CAO 3D standard qui conserve les données dimensionnelles et topologiques. Compatible avec les principaux logiciels CAO dont Fusion 360, SolidWorks et FreeCAD.

Solide à l'échelle réelle (unité mm)
Dimensions éditables et post-traitement dans le logiciel CAO
Convertible avec un slicer pour l'impression 3D
