Crémaillère Générateur

Entrez le module, le nombre de dents, la hauteur de crémaillère et la largeur de face pour générer un fichier STEP pour une crémaillère.

Angle de pression 20° Jeu Aucun Profil de dent Linéaire

🔍 Voir l'aperçu 3D d'abord

HOW-TO Comment générer un fichier STEP de crémaillère +

Entrer le module, le nombre de dents, la hauteur de crémaillère et la largeur de face
Les valeurs calculées se mettent à jour en temps réel selon les paramètres
Cliquez sur « Télécharger le fichier STEP » ou « Vérifier le modèle STEP »
Si vous choisissez « Télécharger le fichier STEP », le fichier STEP sera enregistré automatiquement
Si vous choisissez « Vérifier le modèle STEP », vérifiez le modèle 3D affiché, puis cliquez manuellement sur « Télécharger le fichier STEP »

SAMPLE

STATIC · DEFAULT-VALUE MODEL

● SAMPLE IMAGE

VIEW · ISO

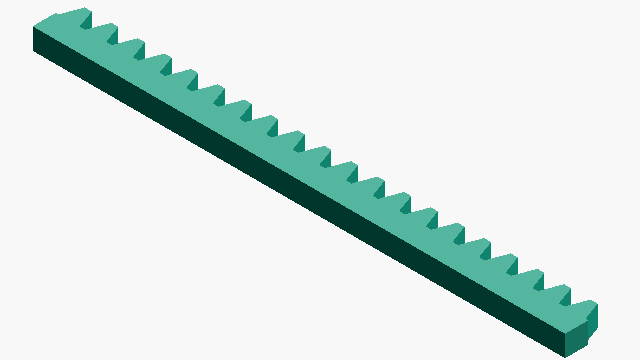

m=2 · z=20 · h=10 mm

RACK GEAR

DEFAULT PARAMETERS

6.28mm

Pas

125.60mm

Longueur de crémaillère

2.00mm

Hauteur de tête

PARAMETERS

Saisir les dimensions

4 REQUIRED

Module(m) 0.1–6 mm

Unité de base déterminant la taille de la dent

Nombre de dents(z) 3–120 dents

dents

Nombre de dents de crémaillère

Hauteur de crémaillère(h) 2.5–40 mm

Hauteur totale de la crémaillère

Largeur de face(b) 1–50 mm

Épaisseur axiale de la crémaillère (largeur de face)

ABOUT · STEP

Le fichier STEP (.step / .stp) est un format CAO 3D standard qui conserve les données dimensionnelles et topologiques. Compatible avec les principaux logiciels CAO dont Fusion 360, SolidWorks et FreeCAD.

Solide à l'échelle réelle (unité mm)
Dimensions éditables et post-traitement dans le logiciel CAO
Convertible avec un slicer pour l'impression 3D
