Engrenage hélicoïdal Générateur

Entrez le module, le nombre de dents, l'angle d'hélice, le sens de l'hélice, le diamètre d'alésage et la largeur de denture pour générer un fichier STEP pour un engrenage hélicoïdal.

Angle de pression 20° (normal) Jeu Aucun Profil de dent Développante

🔍 Voir l'aperçu 3D d'abord

SAMPLE

STATIC · DEFAULT-VALUE MODEL

● SAMPLE IMAGE

VIEW · ISO

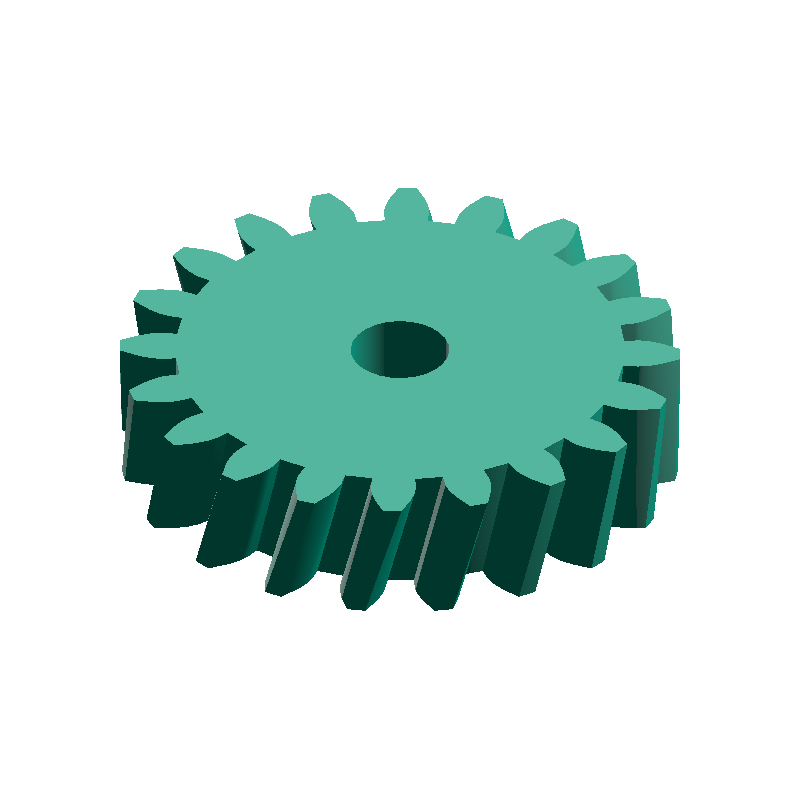

m=2 · z=20 · β=15°

HELICAL GEAR

DEFAULT PARAMETERS

41.41mm

Diamètre primitif (D)

45.41mm

Diamètre de tête (Da)

36.41mm

Diamètre de pied (Df)

485.6mm

Pas de l'hélice (L)

HOW-TO Comment générer un fichier STEP d'engrenage hélicoïdal +

Entrer le module, le nombre de dents, l'angle d'hélice, le sens de l'hélice, le diamètre d'alésage et la largeur de denture
Appuyer sur le bouton « Générer le fichier STEP »
Le téléchargement du fichier STEP démarre automatiquement
Vérifier l'aperçu 3D affiché sur la page de téléchargement

PARAMETERS

Saisir les dimensions

6 REQUIRED

Module(m) 0.1–6 mm

Unité de base déterminant la taille de la dent

Nombre de dents(z) 17–120 dents

dents

Nombre de dents

Angle d'hélice(β) 5–45 °

Angle d'inclinaison de la ligne de dent

Diamètre du trou central(d) 0–100 mm

Diamètre du trou central (0 = pas de trou)

Largeur de face(b) 0.1–50 mm

Épaisseur axiale de l'engrenage (largeur de face)

Sens de l'hélice

À droite À gauche

Direction d'inclinaison de la ligne de dent

ABOUT · STEP

Le fichier STEP (.step / .stp) est un format CAO 3D standard qui conserve les données dimensionnelles et topologiques. Compatible avec les principaux logiciels CAO dont Fusion 360, SolidWorks et FreeCAD.

Solide à l'échelle réelle (unité mm)
Dimensions éditables et post-traitement dans le logiciel CAO
Convertible avec un slicer pour l'impression 3D
