链轮生成

指定链号、齿数、链轮型式和轴孔直径以生成链条链轮的 STEP 文件。

标准 JIS B 1801:2020 / JIS B 1802-1989 应用 链条驱动
🔍 先查看3D预览
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
#40 · z=12 · bore=14
SPROCKET
DEFAULT PARAMETERS
链轮生成 SAMPLE · #40 · z 12

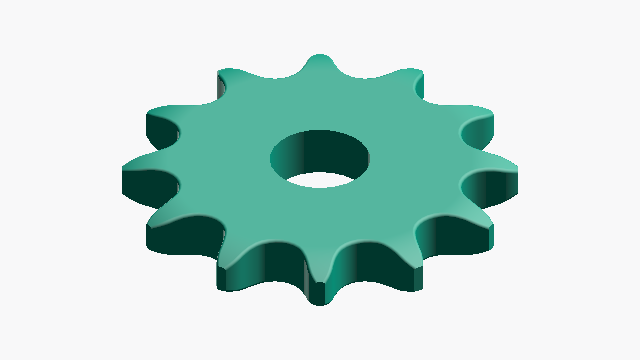

这是示例图片。生成后可在3D预览中查看实际模型。 3D 预览 →
CALCULATED · SPEC
AUTO-COMPUTED
Dp
49.07mm
节圆直径 (Dp)
Df
41.12mm
齿根圆直径 (DB)
Da
57.02mm
齿顶圆直径 (Do)
HOW-TO 如何生成链轮 STEP 文件 +
  1. 输入链号、齿数、链轮形状和轴孔直径
  2. 按下「生成 STEP 文件」按钮
  3. STEP 文件下载将自动开始
  4. 查看下载页面上显示的 3D 预览
