PARAMETRIC · 3D · STEP

Rueda dentada Generador

Especifica número de cadena, número de dientes, tipo de piñón y diámetro de eje para generar el archivo STEP de una rueda dentada para cadena de rodillos.

Estándar JIS B 1801:2020 / JIS B 1802-1989 Aplicación Transmisión por cadena de rodillos

🔍 Ver vista previa 3D primero

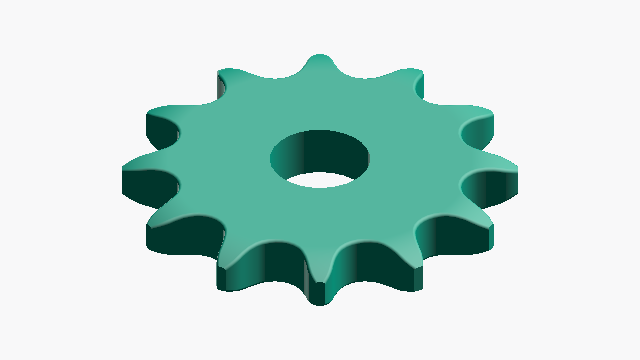

SAMPLE

STATIC · DEFAULT-VALUE MODEL

● SAMPLE IMAGE

VIEW · ISO

#40 · z=12 · bore=14

SPROCKET

DEFAULT PARAMETERS

49.07mm

Diámetro de paso (Dp)

41.12mm

Diámetro de dedendum (DB)

57.02mm

Diámetro de addendum (Do)

HOW-TO Cómo generar un archivo STEP de piñón de cadena +

Introducir el número de cadena, el número de dientes, la forma del piñón y el diámetro del agujero
Pulsar el botón «Generar archivo STEP»
La descarga del archivo STEP se inicia automáticamente
Verificar la vista previa 3D que aparece en la página de descarga

PARAMETERS

Introducir dimensiones

4 REQUIRED

Número de cadena

Selecciona cadena estándar JIS B 1802-1989

Número de dientes(z) 9–40 piezas

piezas

Número de dientes de la rueda dentada

Tipo de rueda dentada

Selecciona la configuración del cubo (A: plana, B: cubo en un lado, C: cubos en ambos lados)

Diámetro de orificio de eje(d) 0–100 mm

Diámetro del orificio central del eje (0 para sin orificio)

CAUTION

La rueda dentada generada por esta herramienta es una implementación de referencia basada en JIS B 1802-1989.
Se recomienda validar con una cadena de rodillos medida realmente para aplicaciones de precisión.

ABOUT · STEP

El archivo STEP (.step / .stp) es un formato estándar de CAD 3D que conserva datos dimensionales y topológicos. Compatible con los principales programas CAD como Fusion 360, SolidWorks y FreeCAD.

Sólido a escala real (unidades mm)
Dimensiones editables y postprocesado en CAD
Convertible con un software de corte para impresión 3D
