Roue à vis sans fin Générateur

Entrer le module, le nombre de dents, le diamètre de la vis, le nombre de filets, le sens de l'hélice et le diamètre d'alésage pour générer un fichier STEP de roue à vis sans fin (côté disque).

Angle de pression 20° Profil de dent Section enveloppe de vis Usage Transmission par vis sans fin
🔍 Voir l'aperçu 3D d'abord
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
m=2 · z=20 · ⌀dw20 · nw=1
WORM WHEEL
DEFAULT PARAMETERS

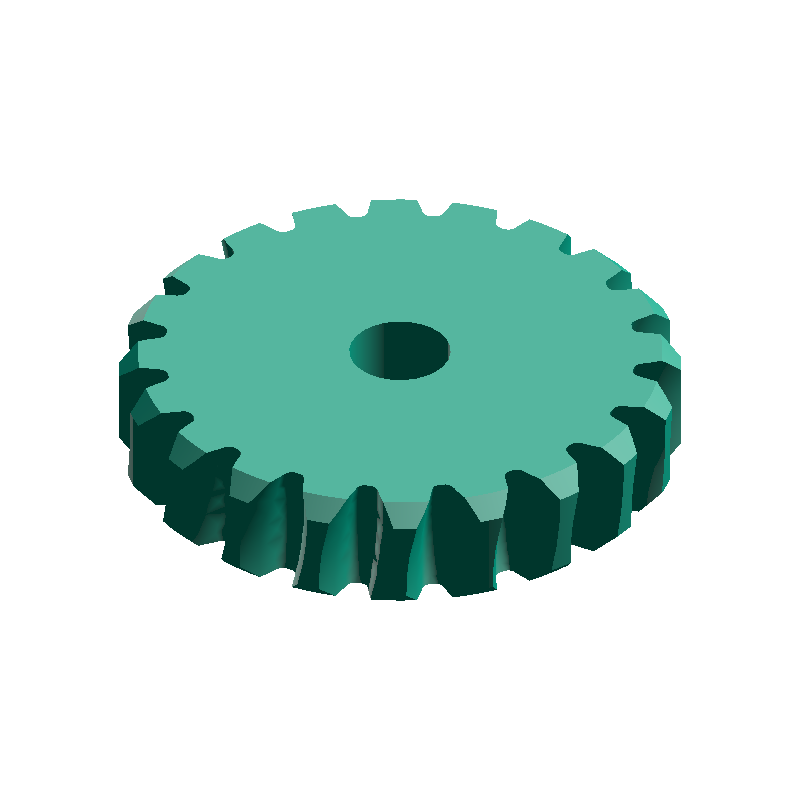

Roue à vis sans fin Générateur SAMPLE · m=2 · z=20 · dw20
Ceci est une image exemple. Après génération, visualisez le modèle réel dans l'aperçu 3D. Aperçu 3D →
CALCULATED · SPEC
AUTO-COMPUTED
β
5.74deg
Angle d'hélice β
m_t
2.01mm
Module apparent mt
t
9.47mm
Largeur de la roue t
d_p
40.20mm
Diamètre primitif dp
d_a
44.20mm
Diamètre du disque da
d_f
35.18mm
Diamètre de pied approx. df
HOW-TO Comment générer un fichier STEP de roue à vis sans fin +
  1. Entrer le module, le nombre de dents, le diamètre de la vis, le nombre de filets, le sens de l'hélice et le diamètre d'alésage
  2. Appuyer sur le bouton « Générer le fichier STEP »
  3. Le téléchargement du fichier STEP démarre automatiquement
  4. Vérifier l'aperçu 3D affiché sur la page de téléchargement
Tags
Engrenage Transmission Pour impression 3D
Générateurs 3D associés
Retour à l'accueil →
Engrenage conique
Engrenage conique
Engrenage droit
Engrenage droit
Vis sans fin
Vis sans fin
Crémaillère
Crémaillère
Roue
Roue
Poulie GT2
Poulie GT2
Courroie GT2
Courroie GT2
Pignon de chaîne
Pignon de chaîne
Calculateurs associés
PARAMETERS
Saisir les dimensions
6 REQUIRED
0.5–4 mm
mm

Même module normal que la vis sans fin correspondante

16–40 dents
dents

Nombre de dents sur la roue

5–100 mm
mm

Diamètre de l'arbre (diamètre primitif) de la vis sans fin correspondante

1–6 filets
filets

Nombre de filets hélicoïdaux de la vis sans fin correspondante

0–100 mm
mm

Diamètre du trou central (0 = pas de trou)

Sens de l'hélice

Faire correspondre au sens d'enroulement de la vis sans fin correspondante

CAUTION

Les roues à vis sans fin générées par cet outil sont des implémentations de référence basées sur des valeurs estimées provenant de plusieurs sources. La génération peut prendre jusqu'à 120 secondes.

ABOUT · STEP

Le fichier STEP (.step / .stp) est un format CAO 3D standard qui conserve les données dimensionnelles et topologiques. Compatible avec les principaux logiciels CAO dont Fusion 360, SolidWorks et FreeCAD.

  • Solide à l'échelle réelle (unité mm)
  • Dimensions éditables et post-traitement dans le logiciel CAO
  • Convertible avec un slicer pour l'impression 3D
