Engrenage conique Générateur

Entrez le module, le nombre de dents, la largeur de face, le diamètre d'alésage et le choix d'engrenage de sortie pour générer un fichier STEP pour un engrenage conique.

Angle de pression 20° Jeu Aucun Angle des axes 90°
🔍 Voir l'aperçu 3D d'abord
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
m=2 · z1=z2=20 · w=10
BEVEL GEAR
DEFAULT PARAMETERS

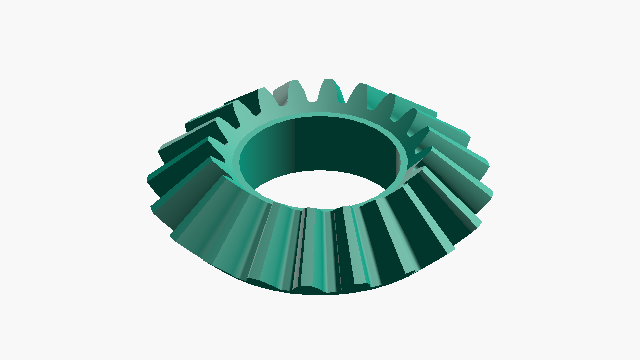

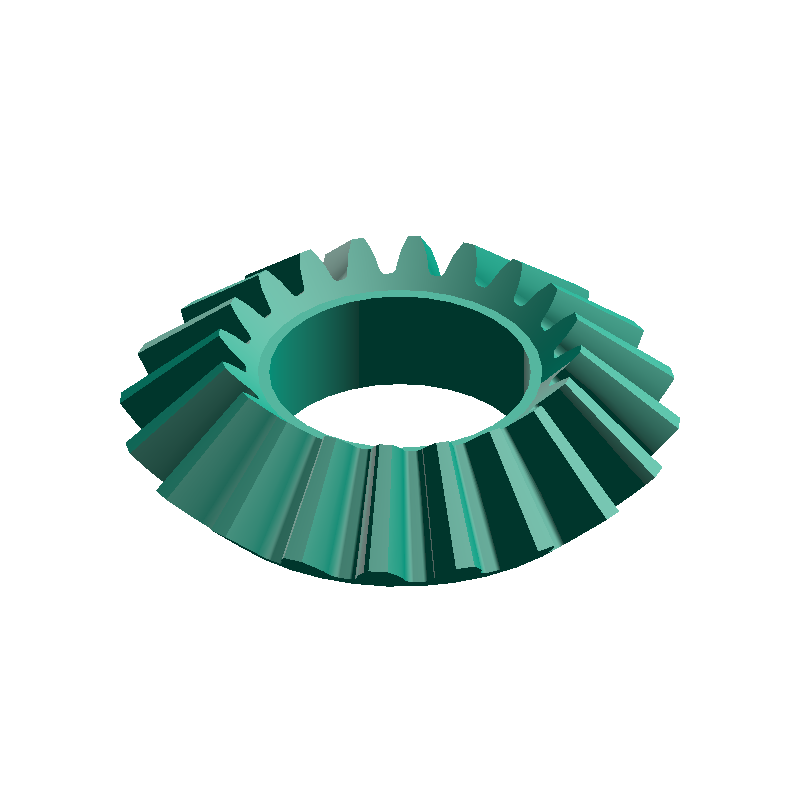

Engrenage conique Générateur SAMPLE · m=2 · z=20/20
Ceci est une image exemple. Après génération, visualisez le modèle réel dans l'aperçu 3D. Aperçu 3D →
CALCULATED · SPEC
AUTO-COMPUTED
r₀
28.28mm
Rayon de sphère de référence (r0)
γ₁
45.00deg
Angle du cône de pas (γp1)
γ₂
45.00deg
Angle du cône de pas (γp2)
d₁
40.00mm
Diamètre du cercle de pas externe (d1)
d₂
40.00mm
Diamètre du cercle de pas externe (d2)
HOW-TO Comment générer un fichier STEP d'engrenage conique +
  1. Entrer le module, le nombre de dents, la largeur de denture, le diamètre d'alésage et la roue de sortie
  2. Appuyer sur le bouton « Générer le fichier STEP »
  3. Le téléchargement du fichier STEP démarre automatiquement
  4. Vérifier l'aperçu 3D affiché sur la page de téléchargement
