스프로켓 생성

체인 번호, 잇수, 스프로켓 형상, 축 구멍 지름을 입력하여 롤러 체인용 스프로켓의 STEP 파일을 생성합니다.

규격 JIS B 1801:2020 / JIS B 1802-1989 용도 롤러 체인 구동
🔍 3D 미리보기로 먼저 확인
HOW-TO 스프로켓 STEP 파일을 생성하는 방법 +
  1. 체인 번호·잇수·스프로켓 형상·축 구멍 지름을 입력하세요
  2. 입력 파라미터에 따라 계산 결과가 실시간으로 표시됩니다
  3. ‘STEP 파일 다운로드’ 또는 ‘STEP 형상 확인’을 클릭하세요
  4. ‘STEP 파일 다운로드’를 선택하면 STEP 파일이 자동으로 저장됩니다
  5. ‘STEP 형상 확인’을 선택하면 표시되는 3D 모델을 확인한 후 ‘STEP 파일 다운로드’를 수동으로 클릭하세요
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
#40 · z=12 · bore=14
SPROCKET
DEFAULT PARAMETERS
스프로켓 생성 SAMPLE · #40 · z 12

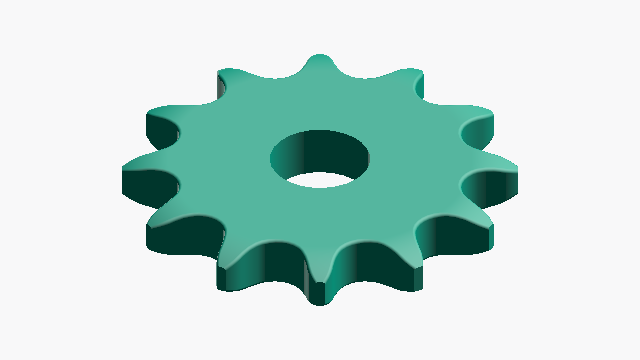

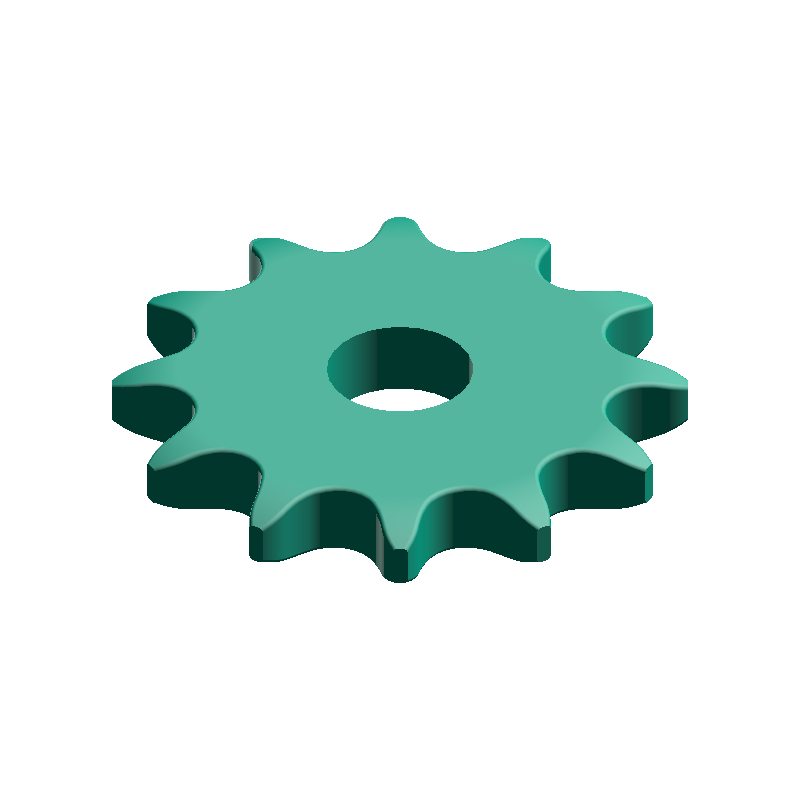

샘플 이미지입니다. 생성 후 3D 미리보기에서 실제 모델을 확인할 수 있습니다. 3D 미리보기 →
CALCULATED · SPEC
AUTO-COMPUTED
Dp
49.07mm
피치원 지름
Df
41.12mm
이뿌리원 지름
Da
57.02mm
이끝원 지름
태그
스프로켓 동력 전달
