Roulement rigide à billes Générateur

Saisissez une désignation (référence) ou l'alésage, le diamètre extérieur, la largeur et le rayon de congé pour générer un fichier STEP de roulement rigide à billes.

Norme JIS B 1521 / ISO 15 (cotes d'encombrement) Type Une rangée, ouvert
🔍 Voir l'aperçu 3D d'abord
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
6204 · ⌀20/47 · w14
BEARING
DEFAULT PARAMETERS

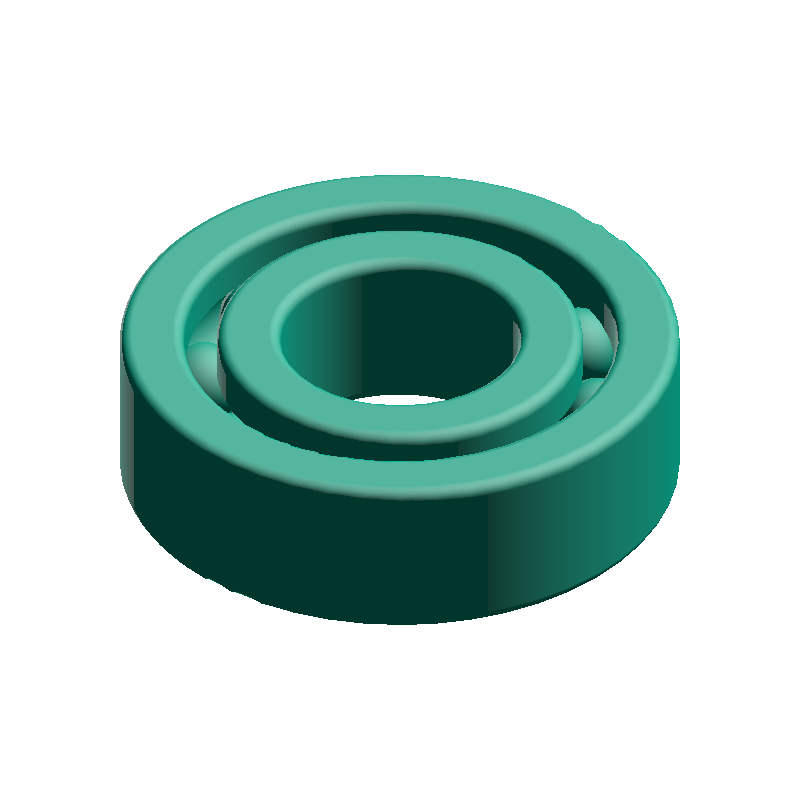

Roulement rigide à billes Générateur SAMPLE · 6204 · ⌀20/47
Ceci est une image exemple. Après génération, visualisez le modèle réel dans l'aperçu 3D. Aperçu 3D →
CALCULATED · SPEC
AUTO-COMPUTED
PCD
33.50mm
Diamètre primitif (PCD)
Dw
6.75mm
Diam. bille équiv. (Dw)
t
3.38mm
Épaisseur de bague
REF
6204
Désignation
HOW-TO Comment générer un fichier STEP de roulement rigide à billes +
  1. Saisissez une référence, ou l'alésage, le diamètre extérieur, la largeur et le rayon de congé
  2. Cliquez sur « Télécharger le fichier STEP » ou « Vérifier le modèle STEP »
  3. Si vous choisissez Télécharger, le fichier STEP sera enregistré automatiquement
  4. Si vous choisissez Aperçu, vérifiez le modèle 3D affiché, puis téléchargez manuellement
Tags
Utilitaire Transmission
Générateurs 3D associés
Retour à l'accueil →
Roue
Roue
Dé
Dé
Panneau Alvéolaire
Panneau Alvéolaire
Profilé aluminium
Profilé aluminium
Vis à tête hexagonale creuse
Vis à tête hexagonale creuse
Ressort hélicoïdal
Ressort hélicoïdal
Sai no Kawara
Sai no Kawara
Châssis de peinture
Châssis de peinture
Calculateurs associés
PARAMETERS
Saisir les dimensions
4 REQUIRED
688–6310

Saisissez une référence pour remplir automatiquement les cotes (ex. 608). Saisissez les cotes directement pour afficher la référence correspondante

8–50 mm
mm

Diamètre intérieur de la bague intérieure (passage de l'arbre)

16–110 mm
mm

Diamètre extérieur du roulement

4–27 mm
mm

Largeur du roulement

0.2–2 mm
mm

Arrondi des arêtes des bagues intérieure et extérieure

CAUTION

Le roulement rigide à billes généré par cet outil implémente ses cotes principales (alésage, diamètre extérieur, largeur et rayon de congé) d'après les cotes d'encombrement JIS B 1521 / ISO 15. La géométrie interne (gorge de chemin de roulement, répartition de l'épaisseur des bagues, diamètre des billes et nombre de billes) n'est pas définie par la norme et repose sur des valeurs estimées à partir de plusieurs sources. Le modèle est de type ouvert, sans cage ni joints ; le nombre et le diamètre des billes constituent une référence à visée esthétique.

ABOUT · STEP

Le fichier STEP (.step / .stp) est un format CAO 3D standard qui conserve les données dimensionnelles et topologiques. Compatible avec les principaux logiciels CAO dont Fusion 360, SolidWorks et FreeCAD.

  • Solide à l'échelle réelle (unité mm)
  • Dimensions éditables et post-traitement dans le logiciel CAO
  • Convertible avec un slicer pour l'impression 3D
