Vis sans fin Générateur

Entrer le module, le nombre de filets, le diamètre de l'arbre, la longueur, l'alésage et le sens de l'hélice pour générer un fichier STEP de vis sans fin (vis seule).

Angle de pression 20° Profil de dent Loft de section de crémaillère Usage Transmission par vis sans fin
🔍 Voir l'aperçu 3D d'abord
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
m=2 · w=1 · ⌀20 · L40
WORM GEAR
DEFAULT PARAMETERS

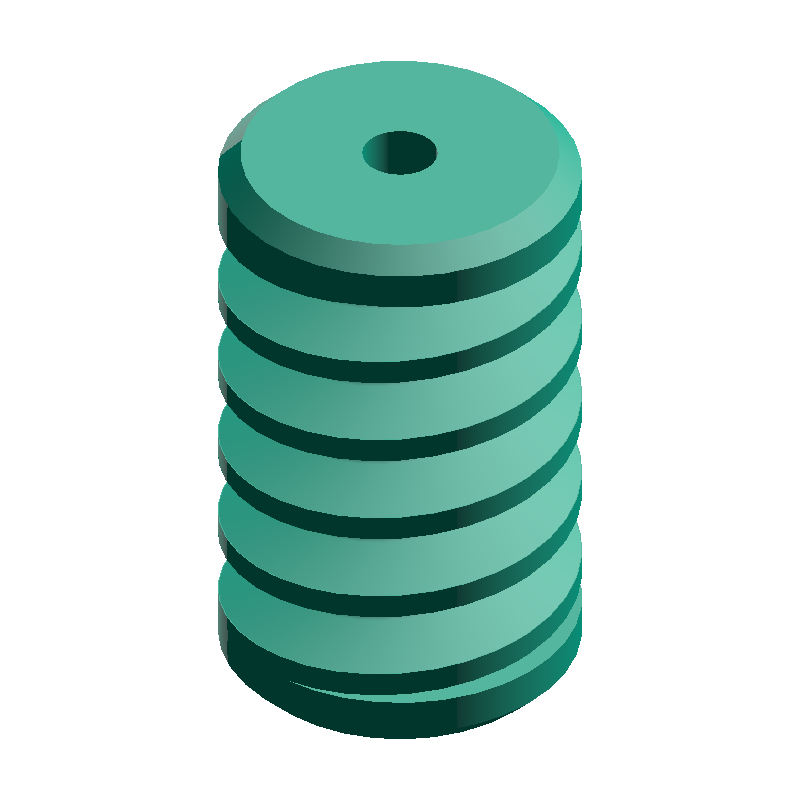

Vis sans fin Générateur SAMPLE · m=2 · w=1 · L40
Ceci est une image exemple. Après génération, visualisez le modèle réel dans l'aperçu 3D. Aperçu 3D →
CALCULATED · SPEC
AUTO-COMPUTED
β
5.74deg
Angle d'hélice β
L
6.31mm
Pas axial L
d_p
20.00mm
Diamètre primitif dp
d_a
24.00mm
Diamètre de tête da
d_f
15.00mm
Diamètre de pied df
HOW-TO Comment générer un fichier STEP de vis sans fin +
  1. Entrer le module, le nombre de filets, le diamètre de l'arbre, la longueur, l'alésage et le sens de l'hélice
  2. Appuyer sur le bouton « Générer le fichier STEP »
  3. Le téléchargement du fichier STEP démarre automatiquement
  4. Vérifier l'aperçu 3D affiché sur la page de téléchargement
Tags
Engrenage Transmission Pour impression 3D
Générateurs 3D associés
Retour à l'accueil →
Roue à vis sans fin
Roue à vis sans fin
Engrenage conique
Engrenage conique
Engrenage droit
Engrenage droit
Crémaillère
Crémaillère
Roue
Roue
Pignon de chaîne
Pignon de chaîne
Poulie GT2
Poulie GT2
Courroie GT2
Courroie GT2
Calculateurs associés
PARAMETERS
Saisir les dimensions
6 REQUIRED
0.5–4 mm
mm

Unité de base déterminant la taille de la dent

1–6 filets
filets

Nombre de filets hélicoïdaux (entier)

5–100 mm
mm

Diamètre primitif de la vis

10–300 mm
mm

Longueur totale de la vis (m×2 mm à chaque extrémité est un épaulement lisse)

0–100 mm
mm

Diamètre du trou central (0 = pas de trou)

Sens de l'hélice

Sens d'enroulement de l'hélice (à droite est habituel)

CAUTION

Les vis sans fin générées par cet outil sont des implémentations de référence basées sur des valeurs estimées provenant de plusieurs sources. La génération peut prendre jusqu'à 120 secondes.

ABOUT · STEP

Le fichier STEP (.step / .stp) est un format CAO 3D standard qui conserve les données dimensionnelles et topologiques. Compatible avec les principaux logiciels CAO dont Fusion 360, SolidWorks et FreeCAD.

  • Solide à l'échelle réelle (unité mm)
  • Dimensions éditables et post-traitement dans le logiciel CAO
  • Convertible avec un slicer pour l'impression 3D
