鏈輪生成

指定鏈號、齒數、鏈輪型式和軸孔直徑以生成鏈條鏈輪的 STEP 檔案。

標準 JIS B 1801:2020 / JIS B 1802-1989 應用 鏈條驅動
🔍 先查看3D預覽

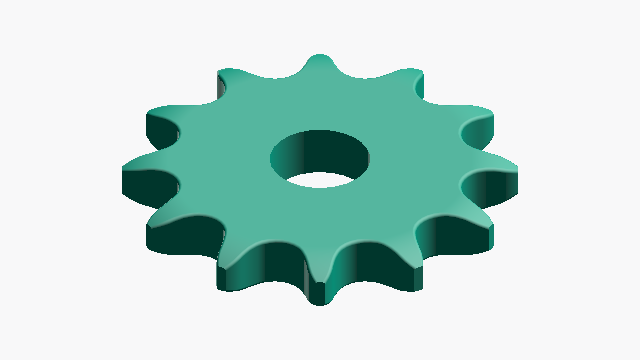

SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
#40 · z=12 · bore=14
SPROCKET
DEFAULT PARAMETERS
鏈輪生成 SAMPLE · #40 · z 12
這是範例圖片。生成後可在3D預覽中查看實際模型。 3D 預覽 →
CALCULATED · SPEC
AUTO-COMPUTED
Dp
49.07mm
節圓直徑 (Dp)
Df
41.12mm
齒根圓直徑 (DB)
Da
57.02mm
齒頂圓直徑 (Do)
HOW-TO 如何產生鏈輪 STEP 檔案 +
  1. 輸入鏈條號碼、齒數、鏈輪形狀和軸孔直徑
  2. 按下「生成 STEP 檔案」按鈕
  3. STEP 檔案下載將自動開始
  4. 查看下載頁面上顯示的 3D 預覽
標籤
鏈輪 動力傳動
相關3D生成器
返回首頁 →
蝸桿
蝸桿
斜齒輪
斜齒輪
齒條
齒條
人字齒輪
人字齒輪
正齒輪
正齒輪
車輪
車輪
GT2 同步帶
GT2 同步帶
蝸輪
蝸輪
相關計算工具
PARAMETERS
輸入尺寸
4 REQUIRED

按 JIS B 1802-1989 選擇標準鏈條

9–40 個
個

鏈輪的齒數

選擇毂部配置（A 型：平板型，B 型：單側毂，C 型：雙側毂）

0–100 mm
mm

中心孔的直徑（0 = 無孔）

CAUTION

本工具生成的鏈輪是基於 JIS B 1802-1989 的參考實現。對於精密應用，建議與實際鏈條驗證。

ABOUT · STEP

STEP檔案（.step / .stp）是可保存尺寸和拓撲資訊的3D CAD標準格式。相容Fusion 360、SolidWorks、FreeCAD等主流CAD軟體。

  • 實尺寸實體（mm單位）
  • 可在CAD中編輯尺寸和追加加工
  • 可透過切片軟體轉換為3D列印格式
