Ruota dentata per catena - Generatore di file STEP

Specifica il numero della catena, il numero di denti, il tipo di pignone e il diametro del foro per generare un file STEP di una ruota dentata per catena a rulli.

Standard JIS B 1801:2020 / JIS B 1802-1989 Applicazione Trasmissione con catena a rulli
🔍 Visualizza prima l'anteprima 3D
SAMPLE
STATIC · DEFAULT-VALUE MODEL

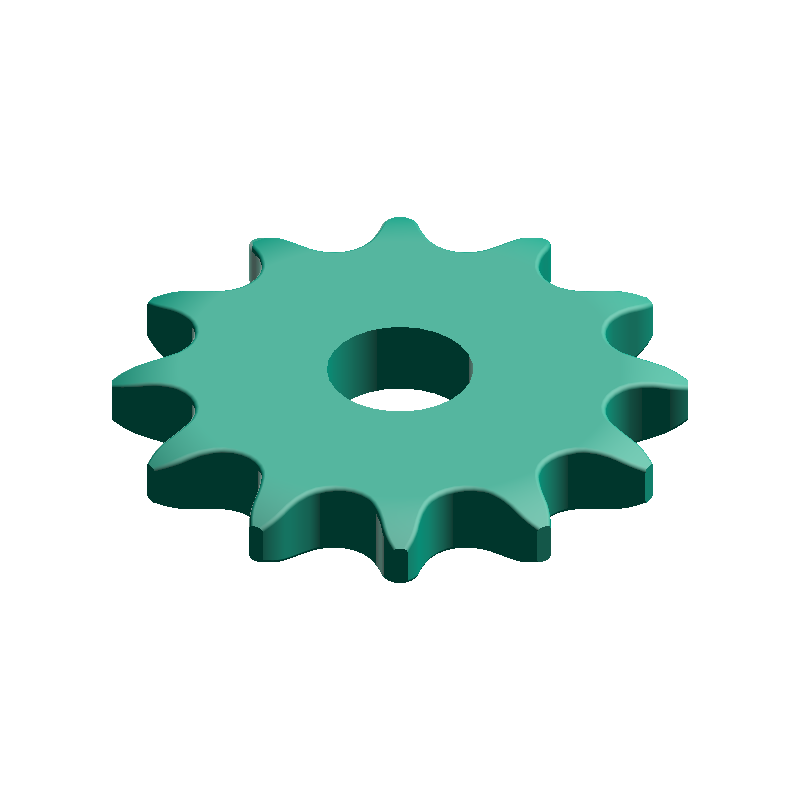

● SAMPLE IMAGE
VIEW · ISO
#40 · z=12 · bore=14
SPROCKET
DEFAULT PARAMETERS
Ruota dentata per catena - Generatore di file STEP SAMPLE · #40 · z 12
Questa è un'immagine di esempio. Dopo la generazione, visualizza il modello reale nell'anteprima 3D. Anteprima 3D →
CALCULATED · SPEC
AUTO-COMPUTED
Dp
49.07mm
Diametro primitivo (Dp)
Df
41.12mm
Diametro di piede (DB)
Da
57.02mm
Diametro di testa (Do)
HOW-TO Come generare un file STEP di ruota dentata per catena +
  1. Inserisci numero catena, numero di denti, forma del pignone e diametro del foro
  2. Premi il pulsante "Genera file STEP"
  3. Il download del file STEP partirà automaticamente
  4. Controlla l'anteprima 3D mostrata nella pagina di download
Tag
Ruota dentata Trasmissione del moto
Generatori 3D correlati
Torna alla home →
Ingranaggio conico
Ingranaggio conico
Cinghia dentata GT2
Cinghia dentata GT2
Puleggia GT2
Puleggia GT2
Ingranaggio cilindrico a denti diritti
Ingranaggio cilindrico a denti diritti
Cremagliera
Cremagliera
Tubo quadrato
Tubo quadrato
Profilo in alluminio estruso
Profilo in alluminio estruso
Dado esagonale
Dado esagonale
Calcolatori correlati
PARAMETERS
Inserisci dimensioni
4 REQUIRED

Seleziona la catena standard per JIS B 1802-1989

9–40 denti
denti

Numero di denti della ruota dentata

Seleziona la configurazione del mozzo (A: piatta, B: mozzo su un lato, C: mozzo su entrambi i lati)

0–250 mm
mm

Diametro del foro centrale (0 = nessun foro)

CAUTION

Le ruote dentate generate da questo strumento sono implementazioni di riferimento basate su JIS B 1802-1989. Per applicazioni di precisione, si raccomanda la verifica con catene a rulli reali.

ABOUT · STEP

Il file STEP (.step / .stp) è un formato CAD 3D standard che conserva i dati dimensionali e topologici. Compatibile con i principali software CAD tra cui Fusion 360, SolidWorks e FreeCAD.

  • Solido in scala reale (unità mm)
  • Dimensioni modificabili e post-elaborazione in CAD
  • Convertibile con uno slicer per la stampa 3D
