スプロケット生成

チェーンNo.・歯数・スプロケット形状・軸穴径を入力して、ローラチェーン用スプロケットのSTEPファイルを生成します。

規格 JIS B 1801:2020 / JIS B 1802-1989 用途 ローラチェーン駆動
🔍 3Dプレビューで先に確認
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
#40 · z=12 · bore=14
SPROCKET
DEFAULT PARAMETERS
スプロケット生成 SAMPLE · #40 · z 12

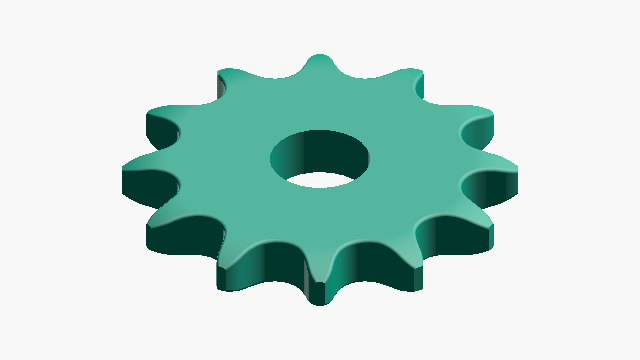

これはサンプル画像です。生成後に実モデルを3Dプレビューで確認できます 3Dプレビュー →
CALCULATED · SPEC
AUTO-COMPUTED
Dp
49.07mm
ピッチ円直径 (Dp)
Df
41.12mm
歯底円直径 (DB)
Da
57.02mm
歯先円直径 (Do)
HOW-TO スプロケットのSTEPファイルを生成する方法 +
  1. チェーンNo.・歯数・スプロケット形状・軸穴径を入力する
  2. 「STEPファイルを生成」ボタンを押す
  3. STEPファイルのダウンロードが自動的に開始される
  4. ダウンロードページで表示される3Dプレビューを確認する
タグ
スプロケット 動力伝達
関連3D生成機能
ホームに戻る →
ラックギア
ラックギア
GT2タイミングベルト
GT2タイミングベルト
ウォームギア
ウォームギア
車輪（ホイール）
車輪（ホイール）
ウォームホイール
ウォームホイール
GT2プーリー
GT2プーリー
平歯車
平歯車
ベベルギア
ベベルギア
関連計算ツール
PARAMETERS
寸法を入力
4 REQUIRED

JIS B 1802-1989 標準チェーンを選択します

9–40 歯
歯

スプロケットの歯の数

ボス形状を選択します（A形：平板型、B形：片ハブ型、C形：両ハブ型）

0–250 mm
mm

中心の軸穴の直径（0で穴なし）

CAUTION

本ツールで生成されるスプロケットは、複数の資料からの推定値に基づいて実装しています。

ABOUT · STEP

STEPファイル（.step / .stp）は寸法やトポロジ情報などを保持することができる3D CADの標準フォーマットです。Fusion 360 / SolidWorks / FreeCAD など主要なCADソフトウェアで使用可能。
