← Retour à l'accueil 3D GENERATOR / GEAR / SPUR GEAR
OUTPUT · STEP (AP214)
PARAMETRIC · 3D · STEP

Engrenage droit Générateur

Entrez le module, le nombre de dents, le diamètre d'alésage et la largeur de denture pour générer un fichier STEP pour un engrenage droit.

Angle de pression 20° Jeu Aucun Profil de dent Développante
🔍 Voir l'aperçu 3D d'abord
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
m=2 · z=20
SPUR GEAR
DEFAULT PARAMETERS

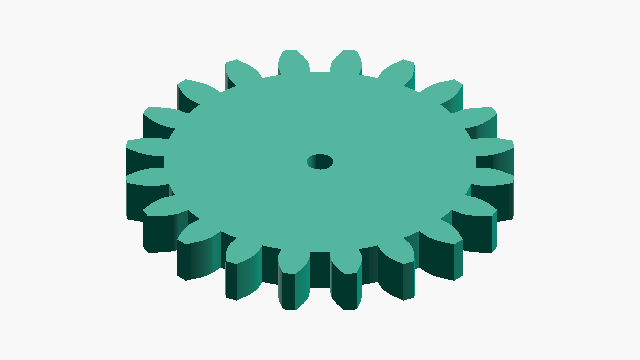

Engrenage droit Générateur SAMPLE · ⌀ 44 mm · b 5 mm
Ceci est une image exemple. Après génération, visualisez le modèle réel dans l'aperçu 3D. Aperçu 3D →
CALCULATED · SPEC
AUTO-COMPUTED
D
40.00mm
Diamètre primitif (D)
Da
44.00mm
Diamètre de tête (Da)
Df
35.00mm
Diamètre de pied (Df)
p
6.283mm
Pas de dent (p)
HOW-TO Comment générer un fichier STEP d'engrenage droit +
  1. Entrer le module, le nombre de dents, le diamètre d'alésage et la largeur de denture
  2. Appuyer sur le bouton « Générer le fichier STEP »
  3. Le téléchargement du fichier STEP démarre automatiquement
  4. Vérifier l'aperçu 3D affiché sur la page de téléchargement
Tags
Engrenage Transmission Pour impression 3D
Articles liés
モジュール2の平歯車20歯と40歯を並べた俯瞰画像
Guide engrenage droit : module, dents, alésage et largeur
2026-06-03
 モジュールの異なるラックギアを2つ並べた比較画像（module 1.0 / 3.0）
Module d’engrenage expliqué — Bien le choisir en impression 3D et DIY
2026-05-27
Générateurs 3D associés
Retour à l'accueil →
Engrenage hélicoïdal
Engrenage hélicoïdal
Engrenage conique
Engrenage conique
Roue à vis sans fin
Roue à vis sans fin
Engrenage à chevrons
Engrenage à chevrons
Crémaillère
Crémaillère
Vis sans fin
Vis sans fin
Roue
Roue
Pignon de chaîne
Pignon de chaîne
Calculateurs associés
PARAMETERS
Saisir les dimensions
4 REQUIRED
0.1–6 mm
mm

Unité de base déterminant la taille de la dent

17–120 dents
dents

Nombre de dents

0–100 mm
mm

Diamètre du trou central (0 = pas de trou)

1–50 mm
mm

Épaisseur axiale de l'engrenage (largeur de face)

ABOUT · STEP

Le fichier STEP (.step / .stp) est un format CAO 3D standard qui conserve les données dimensionnelles et topologiques. Compatible avec les principaux logiciels CAO dont Fusion 360, SolidWorks et FreeCAD.

  • Solide à l'échelle réelle (unité mm)
  • Dimensions éditables et post-traitement dans le logiciel CAO
  • Convertible avec un slicer pour l'impression 3D

Génération du modèle 3D...
