Engrenage à chevrons Générateur

Entrez le module, le nombre de dents, l'angle d'hélice, le diamètre d'alésage et la largeur de denture pour générer un fichier STEP pour un engrenage à chevrons (double hélicoïdal).

Angle de pression 20° (normal) Ligne de dent V central (chevrons) Profil de dent Développante
🔍 Voir l'aperçu 3D d'abord
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
m=2 · z=20 · β=15°
DOUBLE HELICAL GEAR
DEFAULT PARAMETERS

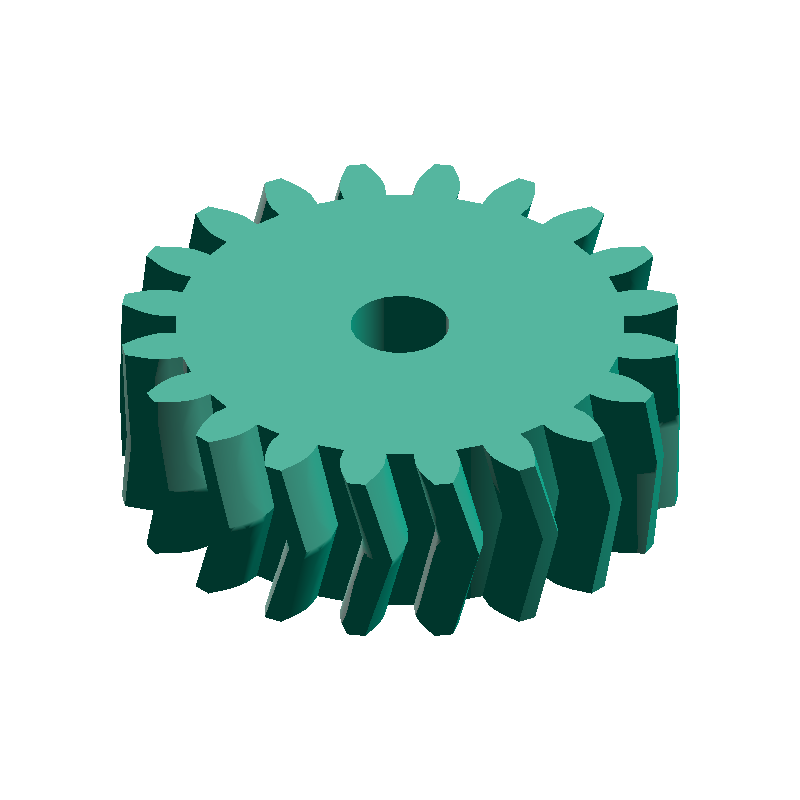

Engrenage à chevrons Générateur SAMPLE · ⌀ 45 mm · β 15° · b 15 mm
Ceci est une image exemple. Après génération, visualisez le modèle réel dans l'aperçu 3D. Aperçu 3D →
CALCULATED · SPEC
AUTO-COMPUTED
D
41.41mm
Diamètre primitif (D)
Da
45.41mm
Diamètre de tête (Da)
Df
36.41mm
Diamètre de pied (Df)
L
485.6mm
Pas de l'hélice (L)
HOW-TO Comment générer un fichier STEP d'engrenage à chevrons +
  1. Entrer le module, le nombre de dents, l'angle d'hélice, le diamètre d'alésage et la largeur de denture
  2. Appuyer sur le bouton « Générer le fichier STEP »
  3. Le téléchargement du fichier STEP démarre automatiquement
  4. Vérifier l'aperçu 3D affiché sur la page de téléchargement
Tags
Engrenage Transmission Pour impression 3D
Articles liés
モジュールの異なるラックギアを2つ並べた比較画像（module 1.0 / 3.0）
Module d’engrenage expliqué — Bien le choisir en impression 3D et DIY
2026-05-27
Générateurs 3D associés
Retour à l'accueil →
Crémaillère
Crémaillère
Engrenage hélicoïdal
Engrenage hélicoïdal
Roue à vis sans fin
Roue à vis sans fin
Engrenage droit
Engrenage droit
Engrenage conique
Engrenage conique
Vis sans fin
Vis sans fin
Roue
Roue
Courroie GT2
Courroie GT2
Calculateurs associés
PARAMETERS
Saisir les dimensions
5 REQUIRED
0.1–6 mm
mm

Unité de base déterminant la taille de la dent

17–120 dents
dents

Nombre de dents

5–45 °
°

Angle d'inclinaison de la ligne de dent

0–100 mm
mm

Diamètre du trou central (0 = pas de trou)

0.1–50 mm
mm

Largeur de denture totale de l'engrenage (se divise en deux moitiés au centre)

ABOUT · STEP

Le fichier STEP (.step / .stp) est un format CAO 3D standard qui conserve les données dimensionnelles et topologiques. Compatible avec les principaux logiciels CAO dont Fusion 360, SolidWorks et FreeCAD.

  • Solide à l'échelle réelle (unité mm)
  • Dimensions éditables et post-traitement dans le logiciel CAO
  • Convertible avec un slicer pour l'impression 3D

Génération du modèle 3D...
