Kettingwiel STEP-bestandsgenerator

Geef kettingnummer, tandenaantal, kettingwieltype en boorgat op om een STEP-bestand voor een rollenkettingwiel te genereren.

Norm JIS B 1801:2020 / JIS B 1802-1989 Toepassing Rollenkettingaandrijving
🔍 Eerst 3D-voorbeeld bekijken
HOW-TO Hoe een kettingwiel STEP-bestand te genereren +
  1. Voer het kettingnummer, het tandenaantal, de kettingwielvorm en het boorgat in
  2. Berekende waarden worden in realtime bijgewerkt bij parameterwijzigingen
  3. Klik op "STEP-bestand downloaden" of "STEP-vorm bekijken"
  4. Als u "STEP-bestand downloaden" kiest, wordt het STEP-bestand automatisch opgeslagen
  5. Als u "STEP-vorm bekijken" kiest, controleer het 3D-model en klik vervolgens handmatig op "STEP-bestand downloaden"
SAMPLE
STATIC · DEFAULT-VALUE MODEL

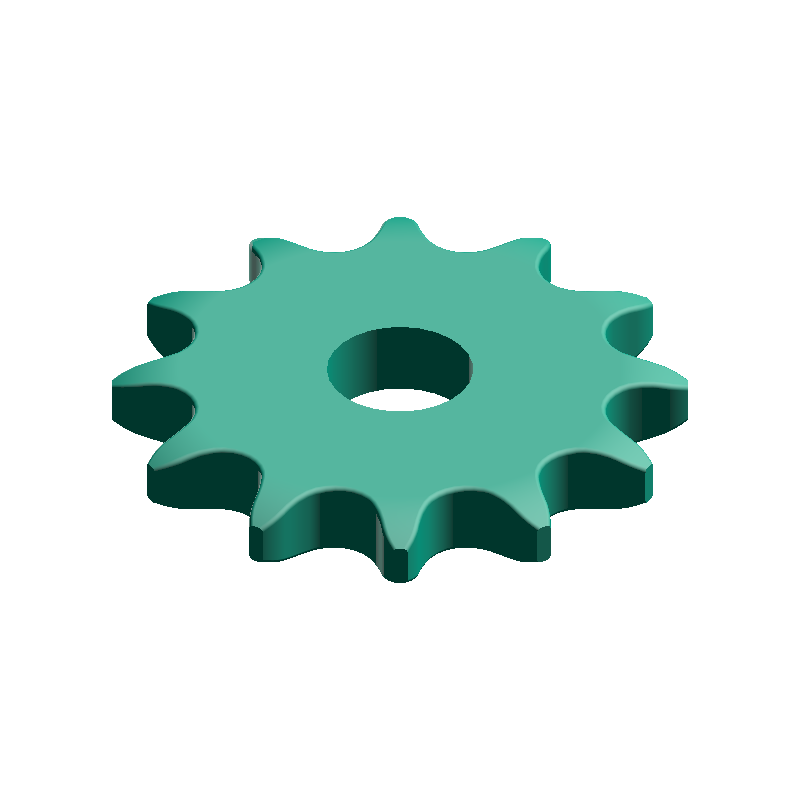

● SAMPLE IMAGE
VIEW · ISO
#40 · z=12 · bore=14
SPROCKET
DEFAULT PARAMETERS
Kettingwiel STEP-bestandsgenerator SAMPLE · #40 · z 12
Dit is een voorbeeldafbeelding. Bekijk het werkelijke model na het genereren in het 3D-voorbeeld. 3D-voorbeeld →
CALCULATED · SPEC
AUTO-COMPUTED
Dp
49.07mm
Steekcirkeldiameter
Df
41.12mm
Voetcirkeldiameter
Da
57.02mm
Kopcirkeldiameter
Tags
Kettingwiel Vermogensoverdracht
Gerelateerde 3D-generatoren
Terug naar de startpagina →
Worm
Worm
GT2-tandriem
GT2-tandriem
Tandheugel
Tandheugel
Recht tandwiel
Recht tandwiel
Schuintandwiel
Schuintandwiel
Wiel
Wiel
GT2-tandriemschijf
GT2-tandriemschijf
Groefkogellager
Groefkogellager
Gerelateerde rekentools
PARAMETERS
Afmetingen invoeren
4 REQUIRED

Selecteer standaardketting volgens JIS B 1802-1989

9–40 tanden
tanden

Aantal tanden van het kettingwiel

Selecteer naafconfiguratie (A: plaat, B: eenzijdige naaf, C: tweezijdige naaf)

0–100 mm
mm

Diameter van het middelste boorgat (0 = geen boorgat)

CAUTION

De kettingwielen die door dit hulpmiddel zijn gegenereerd, zijn referentie-implementaties op basis van geschatte waarden uit meerdere bronnen.

GT2-tandriemschijf
GT2-tandriemschijf
Schuintandwiel
Schuintandwiel
Dubbel schuintandwiel
Dubbel schuintandwiel
Steen
Steen
ABOUT · STEP

Het STEP-bestand (.step / .stp) is een standaard 3D CAD-formaat dat maatvoering en topologiegegevens bewaart. Compatibel met gangbare CAD-software zoals Fusion 360, SolidWorks en FreeCAD.

  • Op ware grootte als solid (mm-eenheden)
  • Bewerkbare afmetingen en nabewerking in CAD
  • Converteerbaar via een slicer voor 3D-printen
