Roue Générateur

Spécifiez le diamètre extérieur, l'épaisseur du pneu, la largeur, le diamètre d'alésage et le rayon de bord pour générer un fichier STEP de roue à 5 rayons avec pneu solide.

Rayons 5 Pneu Solide Usage Robot / AGV

🔍 Voir l'aperçu 3D d'abord

SAMPLE

STATIC · DEFAULT-VALUE MODEL

● SAMPLE IMAGE

VIEW · ISO

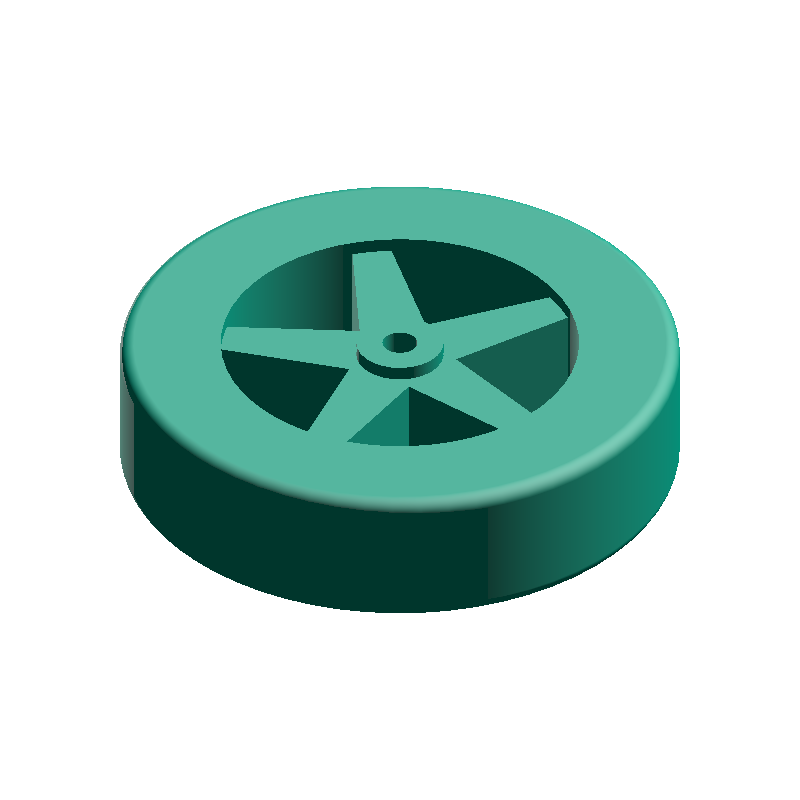

⌀80 · w 20 mm

WHEEL

DEFAULT PARAMETERS

D_r

64.00mm

Diamètre ext. jante (D_r)

D_h

12.50mm

Diamètre du moyeu (D_h)

t_s

18.00mm

Épaisseur des rayons (t_s)

HOW-TO Comment générer un fichier STEP de roue +

Entrer le diamètre extérieur, l'épaisseur du pneu, la largeur, le diamètre d'alésage et le rayon de bord
Appuyer sur le bouton « Générer le fichier STEP »
Le téléchargement du fichier STEP démarre automatiquement
Vérifier l'aperçu 3D affiché sur la page de téléchargement

PARAMETERS

Saisir les dimensions

6 REQUIRED

Diamètre extérieur(D) 30–500 mm

Diamètre total de la roue pneu compris

Épaisseur du pneu(t) 2–50 mm

Épaisseur de la couche de pneu (d'un côté)

Largeur(w) 5–400 mm

Largeur totale de la roue (pneu, jante, moyeu)

Diamètre d'alésage(d) 1–100 mm

Diamètre du trou central pour l'axe

Rayon de bord du pneu(R) 0–20 mm

Arrondi du bord extérieur de la section du pneu (0 = angle vif)

Pneu séparé

Exporter le pneu et le corps de roue séparément

Pour impression multi-matériaux / conception d'assemblage. 2 corps Tire / WheelBody dans 1 fichier

ABOUT · STEP

Le fichier STEP (.step / .stp) est un format CAO 3D standard qui conserve les données dimensionnelles et topologiques. Compatible avec les principaux logiciels CAO dont Fusion 360, SolidWorks et FreeCAD.

Solide à l'échelle réelle (unité mm)
Dimensions éditables et post-traitement dans le logiciel CAO
Convertible avec un slicer pour l'impression 3D
