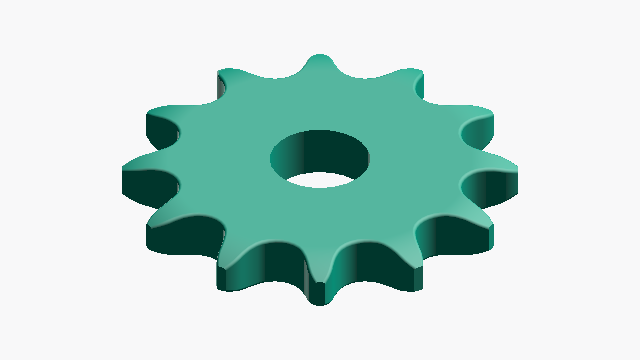

Kettenrad-Generator
Kettenrad für Rollenketten als STEP-Datei generieren: Kettennummer, Zähnezahl, Typ und Bohrungsdurchmesser eingeben und das CAD-fertige Modell sofort exportieren.
Norm
JIS B 1801:2020 / JIS B 1802-1989
Anwendung
Rollenkettenantrieb
🔍
3D-Vorschau zuerst ansehen
HOW-TO So generieren Sie eine Kettenrad-STEP-Datei +
- Kettennummer, Zähnezahl, Kettenradtyp und Bohrungsdurchmesser eingeben
- Berechnete Werte aktualisieren sich in Echtzeit bei Parameteränderungen
- Klicken Sie auf „STEP-Datei herunterladen“ oder „STEP-Modell prüfen“
- Bei „STEP-Datei herunterladen“ wird die STEP-Datei automatisch gespeichert
- Bei „STEP-Modell prüfen“ prüfen Sie das 3D-Modell und klicken dann manuell auf „STEP-Datei herunterladen“
SAMPLE
STATIC · DEFAULT-VALUE MODEL
CALCULATED · SPEC
AUTO-COMPUTED
Dp
49.07mm
Teilkreisdurchmesser
Df
41.12mm
Fußkreisdurchmesser
Da
57.02mm
Kopfkreisdurchmesser
PARAMETERS
Abmessungen eingeben
