Rodamiento rígido de bolas Generador

Introduce una designación (referencia) o el diámetro interior, diámetro exterior, ancho y radio de redondeo para generar un archivo STEP de un rodamiento rígido de bolas.

Norma JIS B 1521 / ISO 15 (dimensiones límite) Tipo Una hilera, abierto
🔍 Ver vista previa 3D primero

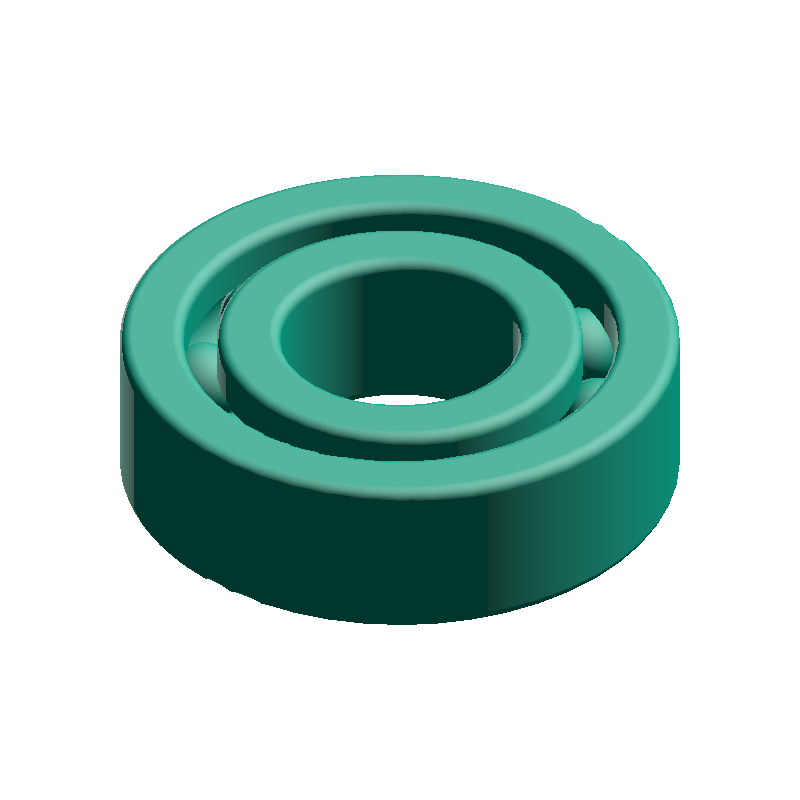

SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
6204 · ⌀20/47 · w14
BEARING
DEFAULT PARAMETERS
Rodamiento rígido de bolas Generador SAMPLE · 6204 · ⌀20/47
Esta es una imagen de muestra. Tras generar, puede ver el modelo real en la vista previa 3D. Vista previa 3D →
CALCULATED · SPEC
AUTO-COMPUTED
PCD
33.50mm
Diámetro primitivo (PCD)
Dw
6.75mm
Diám. bola equiv. (Dw)
t
3.38mm
Espesor del anillo
REF
6204
Designación
HOW-TO Cómo generar un archivo STEP de un rodamiento rígido de bolas +
  1. Introduce una referencia, o el diámetro interior, diámetro exterior, ancho y radio de redondeo
  2. Haga clic en «Descargar archivo STEP» o «Verificar modelo STEP»
  3. Si elige Descargar, el archivo STEP se guardará automáticamente
  4. Si elige Vista previa, verifique el modelo 3D mostrado y descárguelo manualmente
Etiquetas
Utilidad Transmisión
Generadores 3D relacionados
Volver al inicio →
Rueda
Rueda
Caca
Caca
Bastidor de pintura
Bastidor de pintura
Resorte helicoidal
Resorte helicoidal
Huevo
Huevo
Piedra
Piedra
Tuerca hexagonal
Tuerca hexagonal
Bandeja con divisiones
Bandeja con divisiones
Calculadoras relacionadas
PARAMETERS
Introducir dimensiones
4 REQUIRED
688–6310

Introduce una referencia para rellenar las dimensiones automáticamente (p. ej., 608). Introduce las dimensiones directamente para mostrar la referencia correspondiente

8–50 mm
mm

Diámetro interior del anillo interior (paso del eje)

16–110 mm
mm

Diámetro exterior del rodamiento

4–27 mm
mm

Ancho del rodamiento

0.2–2 mm
mm

Redondeo de las aristas de los anillos interior y exterior

CAUTION

El rodamiento rígido de bolas generado por esta herramienta implementa sus dimensiones principales (diámetro interior, diámetro exterior, ancho y radio de redondeo) según las dimensiones límite JIS B 1521 / ISO 15. La geometría interna (garganta del camino de rodadura, reparto del espesor de los anillos, diámetro de las bolas y número de bolas) no está definida por la norma y se basa en valores estimados de varias fuentes. El modelo es de tipo abierto, sin jaula ni sellos; el número y el diámetro de las bolas son una implementación de referencia con fines estéticos.

ABOUT · STEP

El archivo STEP (.step / .stp) es un formato estándar de CAD 3D que conserva datos dimensionales y topológicos. Compatible con los principales programas CAD como Fusion 360, SolidWorks y FreeCAD.

  • Sólido a escala real (unidades mm)
  • Dimensiones editables y postprocesado en CAD
  • Convertible con un software de corte para impresión 3D
