Rueda Generador

Especifique el diámetro exterior, el grosor del neumático, el ancho, el diámetro del agujero y el radio del borde para generar un archivo STEP de rueda de 5 radios con neumático sólido.

Radios 5 Neumático Sólido Uso Robot / AGV
🔍 Ver vista previa 3D primero
HOW-TO Cómo generar un archivo STEP de rueda +
  1. Introducir el diámetro exterior, el grosor del neumático, el ancho, el diámetro del agujero y el radio del borde
  2. Los valores calculados se actualizan en tiempo real al cambiar los parámetros
  3. Haga clic en «Descargar archivo STEP» o «Verificar modelo STEP»
  4. Si elige «Descargar archivo STEP», el archivo STEP se guardará automáticamente
  5. Si elige «Verificar modelo STEP», compruebe el modelo 3D mostrado y haga clic manualmente en «Descargar archivo STEP»
SAMPLE
STATIC · DEFAULT-VALUE MODEL

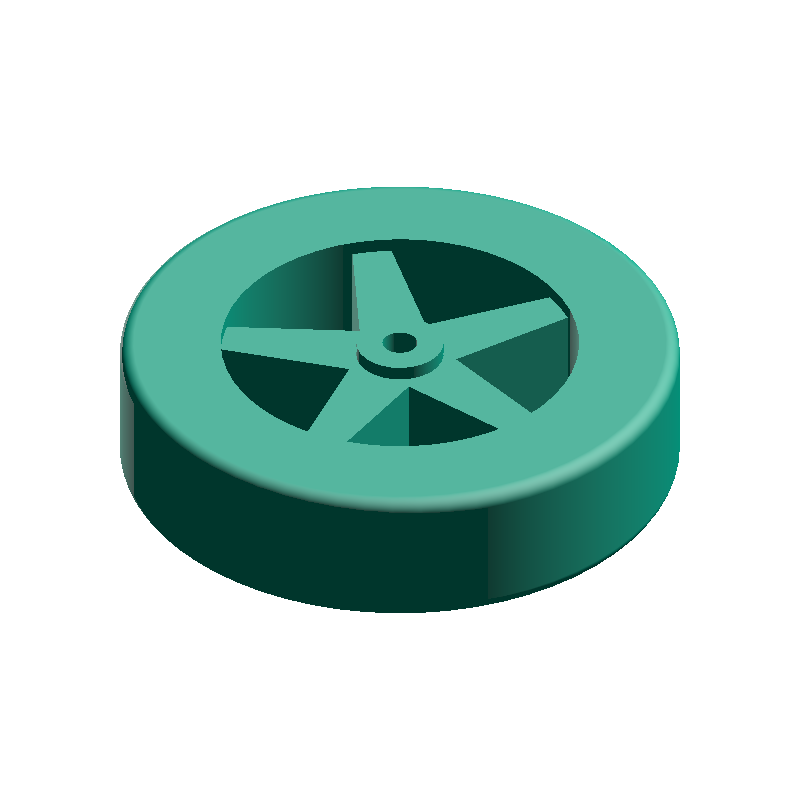

● SAMPLE IMAGE
VIEW · ISO
⌀80 · w 20 mm
WHEEL
DEFAULT PARAMETERS
Rueda Generador SAMPLE · ⌀ 80 mm · w 20 mm
Esta es una imagen de muestra. Tras generar, puede ver el modelo real en la vista previa 3D. Vista previa 3D →
CALCULATED · SPEC
AUTO-COMPUTED
D_r
64.00mm
Diámetro ext. llanta
D_h
12.50mm
Diámetro del cubo
t_s
18.00mm
Grosor de radios
Etiquetas
Utilidad Transmisión Para impresión 3D
Generadores 3D relacionados
Volver al inicio →
Rodamiento rígido de bolas
Rodamiento rígido de bolas
Bandeja con divisiones
Bandeja con divisiones
Panel de Panal
Panel de Panal
Perfil de aluminio
Perfil de aluminio
Caca
Caca
Piedra
Piedra
Caja
Caja
Dado
Dado
Calculadoras relacionadas
PARAMETERS
Introducir dimensiones
6 REQUIRED
30–500 mm
mm

Diámetro total de la rueda incluido el neumático

2–50 mm
mm

Grosor de la capa del neumático (por lado)

5–400 mm
mm

Ancho total de la rueda (neumático, llanta, cubo)

1–100 mm
mm

Diámetro del agujero central para el eje

0–20 mm
mm

Redondeo del borde exterior de la sección del neumático (0 = arista viva)

Neumático separado

Para impresión multimaterial / diseño de ensamblaje. 2 cuerpos Tire / WheelBody en 1 archivo

ABOUT · STEP

El archivo STEP (.step / .stp) es un formato estándar de CAD 3D que conserva datos dimensionales y topológicos. Compatible con los principales programas CAD como Fusion 360, SolidWorks y FreeCAD.

  • Sólido a escala real (unidades mm)
  • Dimensiones editables y postprocesado en CAD
  • Convertible con un software de corte para impresión 3D
