Engranaje cónico Generador

Especifica módulo, número de dientes, ancho de cara, diámetro de eje y engranaje de salida para generar un archivo STEP para un engranaje cónico.

Ángulo de presión 20° Holgura Ninguna Ángulo de ejes 90°
🔍 Ver vista previa 3D primero
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
m=2 · z1=z2=20 · w=10
BEVEL GEAR
DEFAULT PARAMETERS
Engranaje cónico Generador SAMPLE · m=2 · z=20/20

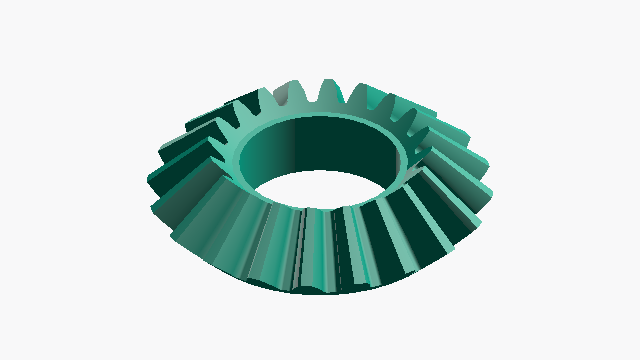

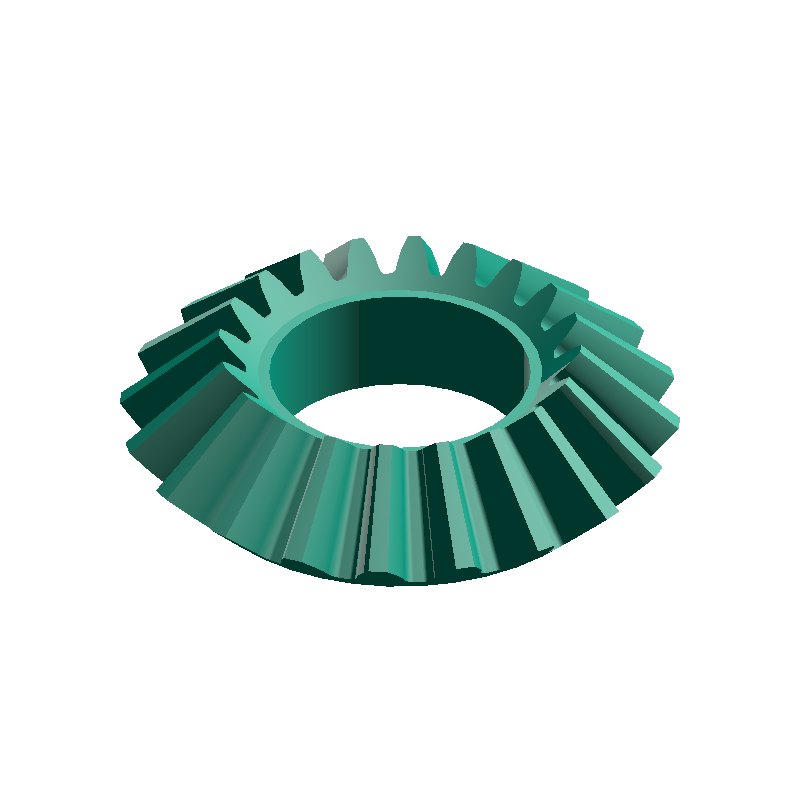

Esta es una imagen de muestra. Tras generar, puede ver el modelo real en la vista previa 3D. Vista previa 3D →
CALCULATED · SPEC
AUTO-COMPUTED
r₀
28.28mm
Radio de esfera de referencia (r0)
γ₁
45.00deg
Ángulo del cono de paso (γp1)
γ₂
45.00deg
Ángulo del cono de paso (γp2)
d₁
40.00mm
Diámetro del círculo de paso externo (d1)
d₂
40.00mm
Diámetro del círculo de paso externo (d2)
HOW-TO Cómo generar un archivo STEP de engranaje cónico +
  1. Introducir el módulo, el número de dientes, el ancho de diente, el diámetro del agujero y el engranaje de salida
  2. Pulsar el botón «Generar archivo STEP»
  3. La descarga del archivo STEP se inicia automáticamente
  4. Verificar la vista previa 3D que aparece en la página de descarga
