Engranaje cilíndrico recto Generador
Introduzca módulo, número de dientes, diámetro del agujero y ancho de cara para generar el archivo STEP de un engranaje cilíndrico recto.
Ángulo de presión
20°
Holgura
Ninguna
Perfil de diente
Involuta
🔍
Ver vista previa 3D primero
HOW-TO Cómo generar un archivo STEP de engranaje recto +
- Introducir el módulo, el número de dientes, el diámetro del agujero y el ancho de diente
- Los valores calculados se actualizan en tiempo real al cambiar los parámetros
- Haga clic en «Descargar archivo STEP» o «Verificar modelo STEP»
- Si elige «Descargar archivo STEP», el archivo STEP se guardará automáticamente
- Si elige «Verificar modelo STEP», compruebe el modelo 3D mostrado y haga clic manualmente en «Descargar archivo STEP»
SAMPLE

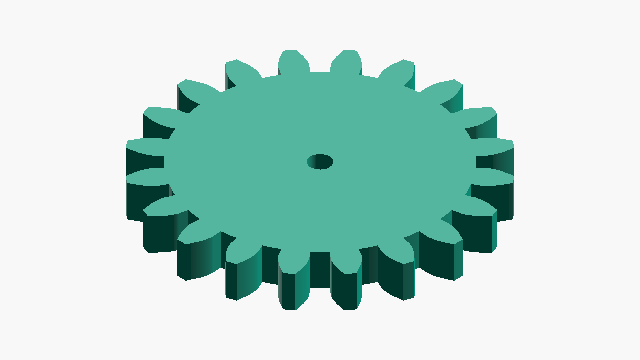

STATIC · DEFAULT-VALUE MODEL
CALCULATED · SPEC
AUTO-COMPUTED
D
40.00mm
Diámetro primitivo
Da
44.00mm
Diámetro de cabeza
Df
35.00mm
Diámetro de raíz
p
6.283mm
Paso del diente
PARAMETERS
Introducir dimensiones
ABOUT · STEP
El archivo STEP (.step / .stp) es un formato estándar de CAD 3D que conserva datos dimensionales y topológicos. Compatible con los principales programas CAD como Fusion 360, SolidWorks y FreeCAD.
- Sólido a escala real (unidades mm)
- Dimensiones editables y postprocesado en CAD
- Convertible con un slicer para impresión 3D
