Tornillo sin fin Generador

Introduzca el módulo, número de entradas, diámetro del eje, longitud, agujero y sentido de la hélice para generar un archivo STEP de tornillo sin fin (solo la rosca).

Ángulo de presión 20° Perfil de diente Loft de sección de cremallera Aplicación Transmisión por sin fin
🔍 Ver vista previa 3D primero
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
m=2 · w=1 · ⌀20 · L40
WORM GEAR
DEFAULT PARAMETERS

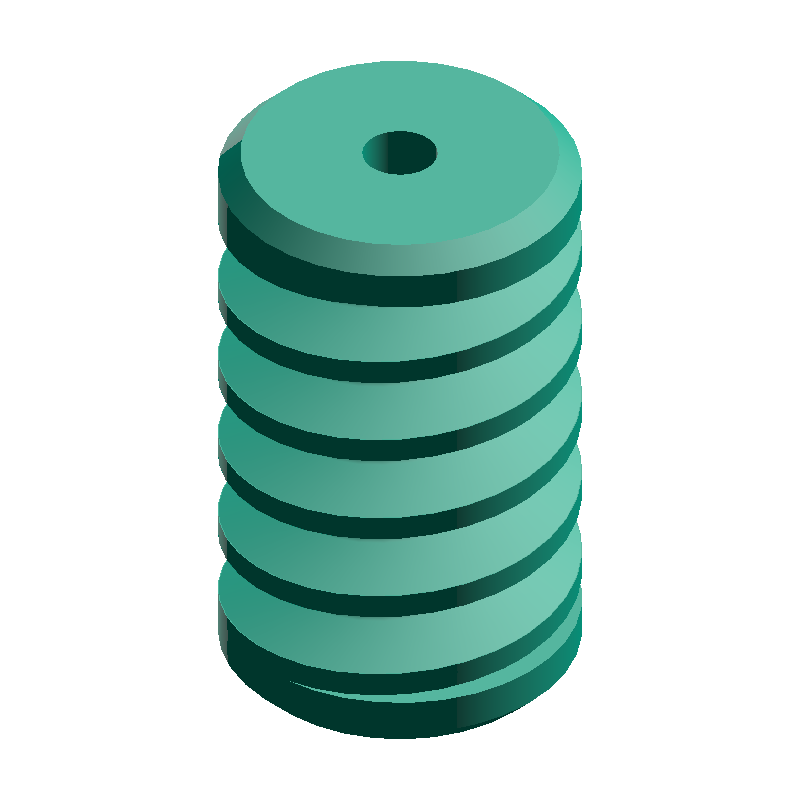

Tornillo sin fin Generador SAMPLE · m=2 · w=1 · L40
Esta es una imagen de muestra. Tras generar, puede ver el modelo real en la vista previa 3D. Vista previa 3D →
CALCULATED · SPEC
AUTO-COMPUTED
β
5.74deg
Ángulo de hélice β
L
6.31mm
Paso axial L
d_p
20.00mm
Diámetro primitivo dp
d_a
24.00mm
Diámetro exterior da
d_f
15.00mm
Diámetro de raíz df
HOW-TO Cómo generar un archivo STEP de tornillo sin fin +
  1. Introducir el módulo, número de entradas, diámetro del eje, longitud, agujero y sentido de la hélice
  2. Pulsar el botón «Generar archivo STEP»
  3. La descarga del archivo STEP se inicia automáticamente
  4. Verificar la vista previa 3D que aparece en la página de descarga
