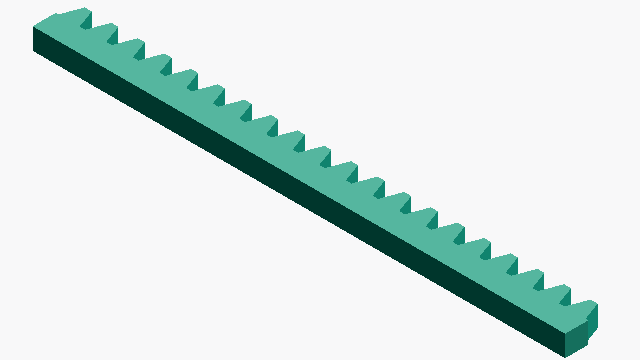

Engranaje de cremallera Generador
Introduce módulo, número de dientes, altura de cremallera y ancho de cara para generar el archivo STEP de un engranaje de cremallera.
Ángulo de presión
20°
Holgura
Ninguna
Perfil de diente
Lineal
🔍
Ver vista previa 3D primero
SAMPLE
STATIC · DEFAULT-VALUE MODEL
CALCULATED · SPEC
AUTO-COMPUTED
p
6.28mm
Paso (p)
L
125.60mm
Longitud de cremallera (L)
ha
2.00mm
Altura de addendum
HOW-TO Cómo generar un archivo STEP de cremallera +
- Introducir el módulo, el número de dientes, la altura de la cremallera y el ancho de diente
- Pulsar el botón «Generar archivo STEP»
- La descarga del archivo STEP se inicia automáticamente
- Verificar la vista previa 3D que aparece en la página de descarga
PARAMETERS
Introducir dimensiones
ABOUT · STEP
El archivo STEP (.step / .stp) es un formato estándar de CAD 3D que conserva datos dimensionales y topológicos. Compatible con los principales programas CAD como Fusion 360, SolidWorks y FreeCAD.
- Sólido a escala real (unidades mm)
- Dimensiones editables y postprocesado en CAD
- Convertible con un software de corte para impresión 3D
