PARAMETRIC · 3D · STEP

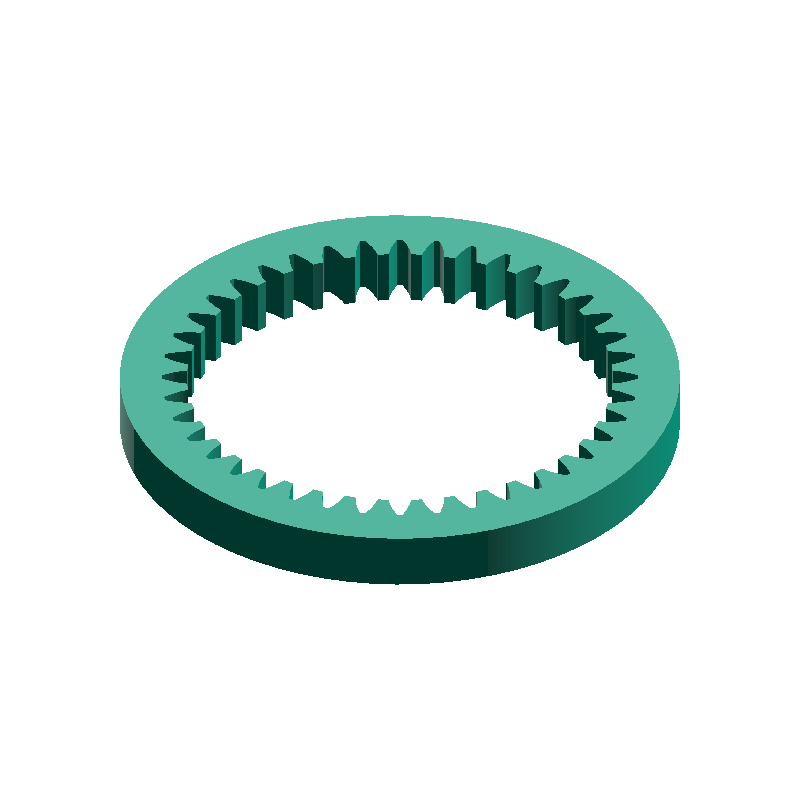

Engranaje interior Generador
Introduzca módulo, número de dientes, diámetro exterior y ancho de cara para generar el archivo STEP de un engranaje interior.
Ángulo de presión
20°
Holgura
Ninguna
Perfil de diente
Involuta
🔍
Ver vista previa 3D primero
HOW-TO Cómo generar un archivo STEP de engranaje interior +
- Introducir el módulo, el número de dientes, el diámetro exterior y el ancho de cara
- Los valores calculados se actualizan en tiempo real al cambiar los parámetros
- Haga clic en «Descargar archivo STEP» o «Verificar modelo STEP»
- Si elige «Descargar archivo STEP», el archivo STEP se guardará automáticamente
- Si elige «Verificar modelo STEP», compruebe el modelo 3D mostrado y haga clic manualmente en «Descargar archivo STEP»
SAMPLE
STATIC · DEFAULT-VALUE MODEL
CALCULATED · SPEC
AUTO-COMPUTED
D
80.00mm
Diámetro primitivo
Da
76.00mm
Diámetro de cabeza
Df
85.00mm
Diámetro de raíz
t
7.50mm
Espesor del anillo
PARAMETERS
Introducir dimensiones
ABOUT · STEP
El archivo STEP (.step / .stp) es un formato estándar de CAD 3D que conserva datos dimensionales y topológicos. Compatible con los principales programas CAD como Fusion 360, SolidWorks y FreeCAD.
- Sólido a escala real (unidades mm)
- Dimensiones editables y postprocesado en CAD
- Convertible con un slicer para impresión 3D
FEEDBACK
BUG · REQUEST
0 / 500
