Corona helicoidal Generador

Introduzca el módulo, número de dientes, diámetro del tornillo sin fin, número de entradas, sentido de la hélice y diámetro del agujero para generar un archivo STEP de corona helicoidal (lado del disco).

Ángulo de presión 20° Perfil de diente Sección envolvente del sin fin Aplicación Transmisión por sin fin
🔍 Ver vista previa 3D primero
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
m=2 · z=20 · ⌀dw20 · nw=1
WORM WHEEL
DEFAULT PARAMETERS

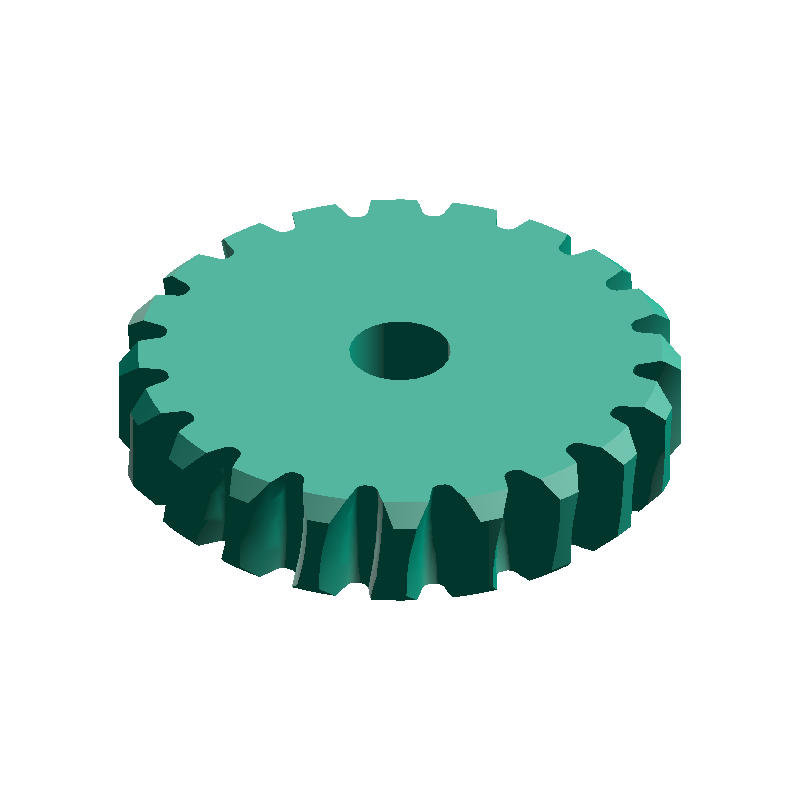

Corona helicoidal Generador SAMPLE · m=2 · z=20 · dw20
Esta es una imagen de muestra. Tras generar, puede ver el modelo real en la vista previa 3D. Vista previa 3D →
CALCULATED · SPEC
AUTO-COMPUTED
β
5.74deg
Ángulo de hélice β
m_t
2.01mm
Módulo aparente mt
t
9.47mm
Ancho de la corona t
d_p
40.20mm
Diámetro primitivo dp
d_a
44.20mm
Diámetro del disco da
d_f
35.18mm
Diámetro de raíz aprox. df
HOW-TO Cómo generar un archivo STEP de corona helicoidal +
  1. Introducir el módulo, número de dientes, diámetro del tornillo sin fin, número de entradas, sentido de la hélice y diámetro del agujero
  2. Pulsar el botón «Generar archivo STEP»
  3. La descarga del archivo STEP se inicia automáticamente
  4. Verificar la vista previa 3D que aparece en la página de descarga
Etiquetas
Engranaje Transmisión Para impresión 3D
Generadores 3D relacionados
Volver al inicio →
Engranaje cónico
Engranaje cónico
Engranaje de cremallera
Engranaje de cremallera
Tornillo sin fin
Tornillo sin fin
Engranaje cilíndrico recto
Engranaje cilíndrico recto
Rueda
Rueda
Polea GT2
Polea GT2
Correa GT2
Correa GT2
Rueda dentada
Rueda dentada
Calculadoras relacionadas
PARAMETERS
Introducir dimensiones
6 REQUIRED
0.5–4 mm
mm

Mismo módulo normal que el tornillo sin fin correspondiente

16–40 piezas
piezas

Número de dientes de la corona

5–100 mm
mm

Diámetro del eje (diámetro primitivo) del tornillo sin fin correspondiente

1–6 entradas
entradas

Número de filetes helicoidales del tornillo sin fin correspondiente

0–100 mm
mm

Diámetro del orificio central del eje (0 para sin orificio)

Sentido de la hélice

Hacer coincidir con el sentido de enrollado del tornillo sin fin correspondiente

CAUTION

La corona helicoidal generada por esta herramienta es una implementación de referencia que utiliza valores estimados de múltiples fuentes. La generación puede tardar hasta 120 segundos.

ABOUT · STEP

El archivo STEP (.step / .stp) es un formato estándar de CAD 3D que conserva datos dimensionales y topológicos. Compatible con los principales programas CAD como Fusion 360, SolidWorks y FreeCAD.

  • Sólido a escala real (unidades mm)
  • Dimensiones editables y postprocesado en CAD
  • Convertible con un software de corte para impresión 3D
