PARAMETRIC · 3D · STEP

Engranaje helicoidal doble Generador

Introduce módulo, número de dientes, ángulo de hélice, diámetro de eje y ancho de cara para generar el archivo STEP de un engranaje helicoidal doble (espina de pescado).

Ángulo de presión 20° (normal) Línea del diente V central (espina de pescado) Perfil de diente Involuta

🔍 Ver vista previa 3D primero

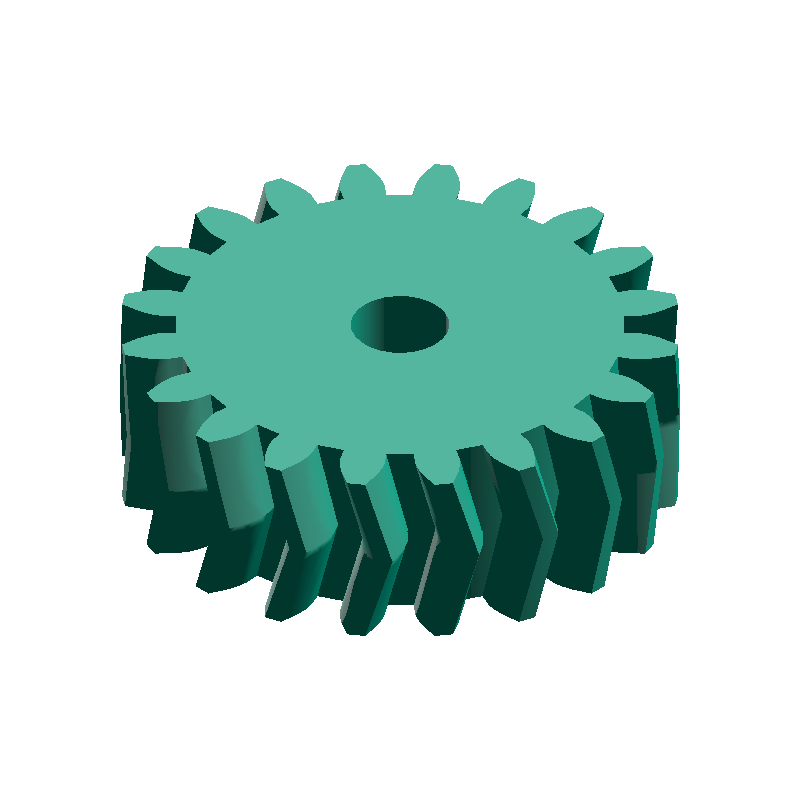

SAMPLE

STATIC · DEFAULT-VALUE MODEL

● SAMPLE IMAGE

VIEW · ISO

m=2 · z=20 · β=15°

DOUBLE HELICAL GEAR

DEFAULT PARAMETERS

41.41mm

Diámetro de paso (D)

45.41mm

Diámetro de addendum (Da)

36.41mm

Diámetro de dedendum (Df)

485.6mm

Paso de la hélice (L)

HOW-TO Cómo generar un archivo STEP de engranaje helicoidal doble +

Introducir el módulo, el número de dientes, el ángulo de hélice, el diámetro del agujero y el ancho de diente
Pulsar el botón «Generar archivo STEP»
La descarga del archivo STEP se inicia automáticamente
Verificar la vista previa 3D que aparece en la página de descarga

PARAMETERS

Introducir dimensiones

5 REQUIRED

Módulo(m) 0.1–6 mm

Unidad base que determina el tamaño del diente

Número de dientes(z) 17–120 piezas

piezas

Número de dientes del engranaje

Ángulo de hélice(β) 5–45 °

Ángulo de inclinación de la línea del diente

Diámetro de orificio de eje(d) 0–100 mm

Diámetro del orificio central del eje (0 para sin orificio)

Ancho de cara(b) 0.1–50 mm

Ancho de cara total del engranaje (se divide en dos mitades en el centro)

ABOUT · STEP

El archivo STEP (.step / .stp) es un formato estándar de CAD 3D que conserva datos dimensionales y topológicos. Compatible con los principales programas CAD como Fusion 360, SolidWorks y FreeCAD.

Sólido a escala real (unidades mm)
Dimensiones editables y postprocesado en CAD
Convertible con un software de corte para impresión 3D
