Dubbel schuintandwiel STEP-bestandsgenerator

Voer module, tandenaantal, schroefhoek, boorgat en tandbreedte in om een STEP-bestand voor een dubbel schuin vertand tandwiel (visgraat) te genereren.

Drukhoek 20° (normaal) Tandlijn Centrale V (visgraat) Tandvorm Evolvent
🔍 Eerst 3D-voorbeeld bekijken
HOW-TO Hoe een dubbel schuintandwiel STEP-bestand te genereren +
  1. Voer de module, het tandenaantal, de schroefhoek, de boorgatdiameter en de tandbreedte in
  2. Berekende waarden worden in realtime bijgewerkt bij parameterwijzigingen
  3. Klik op "STEP-bestand downloaden" of "STEP-vorm bekijken"
  4. Als u "STEP-bestand downloaden" kiest, wordt het STEP-bestand automatisch opgeslagen
  5. Als u "STEP-vorm bekijken" kiest, controleer het 3D-model en klik vervolgens handmatig op "STEP-bestand downloaden"
SAMPLE
STATIC · DEFAULT-VALUE MODEL

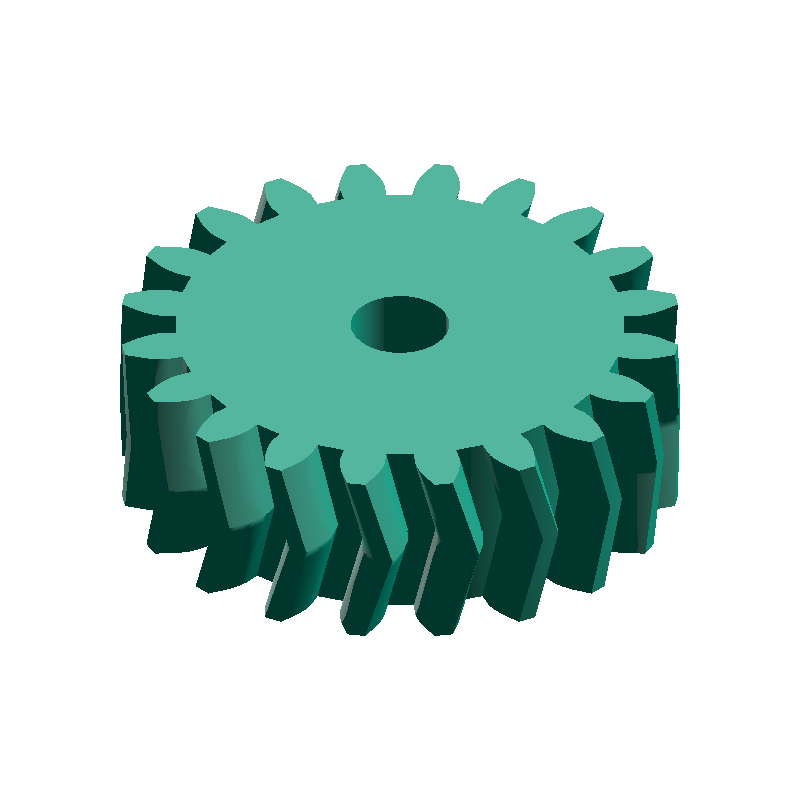

● SAMPLE IMAGE
VIEW · ISO
m=2 · z=20 · β=15°
DOUBLE HELICAL GEAR
DEFAULT PARAMETERS
Dubbel schuintandwiel STEP-bestandsgenerator SAMPLE · ⌀ 45 mm · β 15° · b 15 mm
Dit is een voorbeeldafbeelding. Bekijk het werkelijke model na het genereren in het 3D-voorbeeld. 3D-voorbeeld →
CALCULATED · SPEC
AUTO-COMPUTED
D
41.41mm
Deelcirkeldiameter
Da
45.41mm
Kopcirkeldiameter
Df
36.41mm
Voetcirkeldiameter
L
485.6mm
Spoed
Tags
Tandwiel Vermogensoverdracht Voor 3D-printen
Gerelateerde 3D-generators
Terug naar de startpagina →
Tandheugel
Tandheugel
Conisch Tandwiel
Conisch Tandwiel
Worm
Worm
Schuintandwiel
Schuintandwiel
Rechte Tandwiel
Rechte Tandwiel
Wormwiel
Wormwiel
Wiel
Wiel
GT2 Tandriemschijf
GT2 Tandriemschijf
Gerelateerde rekenmachines
Gerelateerde artikelen
モジュールの異なるラックギアを2つ並べた比較画像（module 1.0 / 3.0）
Tandwielmodule uitgelegd — De juiste module kiezen voor 3D-printen en DIY
2026-05-27
PARAMETERS
Afmetingen invoeren
5 REQUIRED
0.1–6 mm
mm

Basiseenheid die de tandgrootte bepaalt

17–120 tanden
tanden

Aantal tanden

5–45 °
°

Hellingshoek van de tandlijn

0–100 mm
mm

Diameter van het middelste boorgat (0 = geen boorgat)

1–50 mm
mm

Totale tandbreedte van het tandwiel (splitst in het midden in een boven- en onderhelft)

Rechte Tandwiel
Rechte Tandwiel
Worm
Worm
Tandheugel
Tandheugel
Steen
Steen
ABOUT · STEP

Het STEP-bestand (.step / .stp) is een standaard 3D CAD-formaat dat maatvoering en topologiegegevens bewaart. Compatibel met gangbare CAD-software zoals Fusion 360, SolidWorks en FreeCAD.

  • Op ware grootte als solid (mm-eenheden)
  • Bewerkbare afmetingen en nabewerking in CAD
  • Converteerbaar via een slicer voor 3D-printen

3D-model genereren...
