← 홈으로 돌아가기 3D GENERATOR / GEAR / DOUBLE HELICAL GEAR
OUTPUT · STEP (AP214)
PARAMETRIC · 3D · STEP

더블 헬리컬 기어 생성

모듈, 잇수, 비틀림각, 축공 직경, 치폭을 입력하여 더블 헬리컬 기어(헤링본)의 STEP 파일을 생성합니다.

압력각 20° (치직각) 잇줄 중앙 V자(헤링본) 치형 인볼류트
🔍 3D 미리보기로 먼저 확인
HOW-TO 더블 헬리컬 기어 STEP 파일을 생성하는 방법 +
  1. 모듈・치수・비틀림각・축 구멍 지름・이 너비를 입력한다
  2. 입력 파라미터에 따라 계산 결과가 실시간으로 표시됩니다
  3. 「STEP 파일 다운로드」또는 「STEP 형상 확인」을 클릭하세요
  4. 「STEP 파일 다운로드」를 선택하면 STEP 파일이 자동으로 저장됩니다
  5. 「STEP 형상 확인」을 선택하면 표시되는 3D 모델을 확인한 후 「STEP 파일 다운로드」를 수동으로 클릭하세요

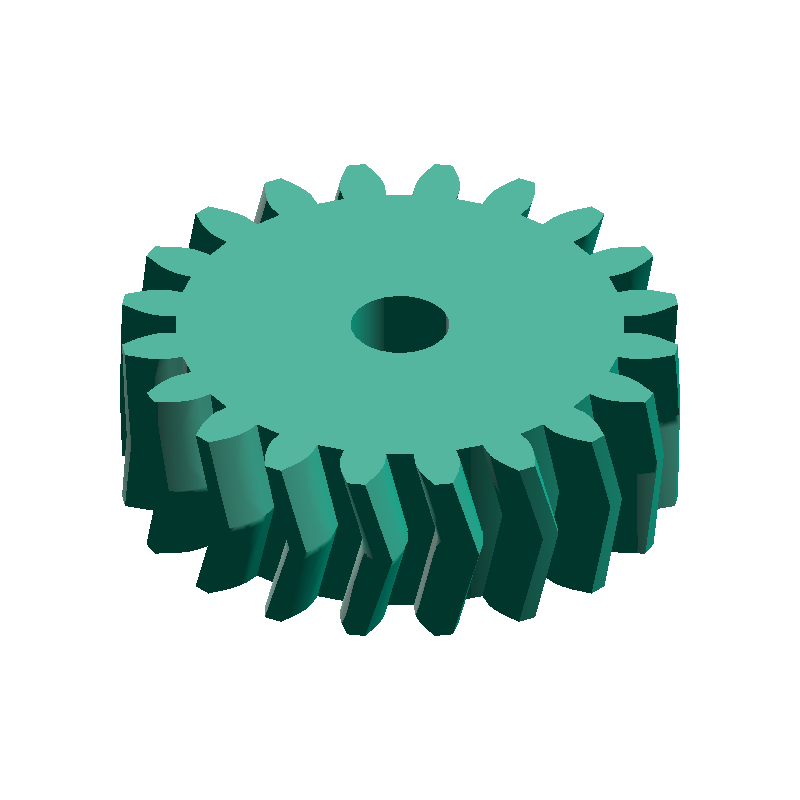

SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
m=2 · z=20 · β=15°
DOUBLE HELICAL GEAR
DEFAULT PARAMETERS
더블 헬리컬 기어 생성 SAMPLE · ⌀ 45 mm · β 15° · b 15 mm
샘플 이미지입니다. 생성 후 3D 미리보기에서 실제 모델을 확인할 수 있습니다. 3D 미리보기 →
CALCULATED · SPEC
AUTO-COMPUTED
D
41.41mm
피치원 직경
Da
45.41mm
치선원 직경
Df
36.41mm
치근원 직경
L
485.6mm
리드
태그
기어 동력 전달 3D 프린팅용
관련 3D 생성기
홈으로 돌아가기 →
웜기어
웜기어
평기어
평기어

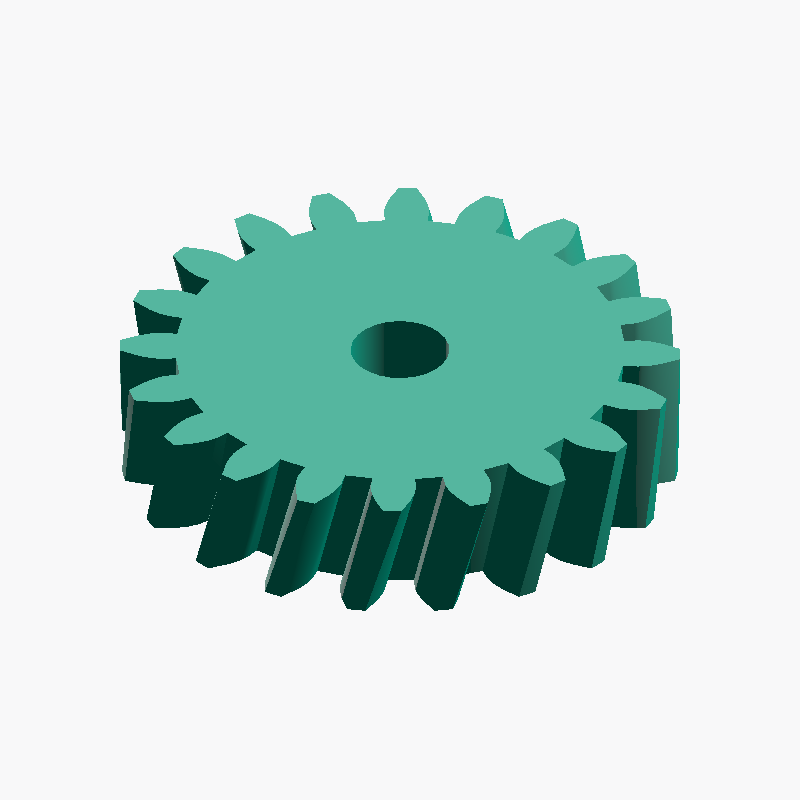

헬리컬 기어
