Ingranaggio bielicoidale - Generatore di file STEP

Inserisci modulo, numero di denti, angolo d'elica, diametro del foro e larghezza di faccia per generare un file STEP di un ingranaggio bielicoidale (a spina di pesce).

Angolo di pressione 20° (normale) Linea del dente V centrale (spina di pesce) Profilo del dente Ad evolvente
🔍 Visualizza prima l'anteprima 3D
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
m=2 · z=20 · β=15°
DOUBLE HELICAL GEAR
DEFAULT PARAMETERS

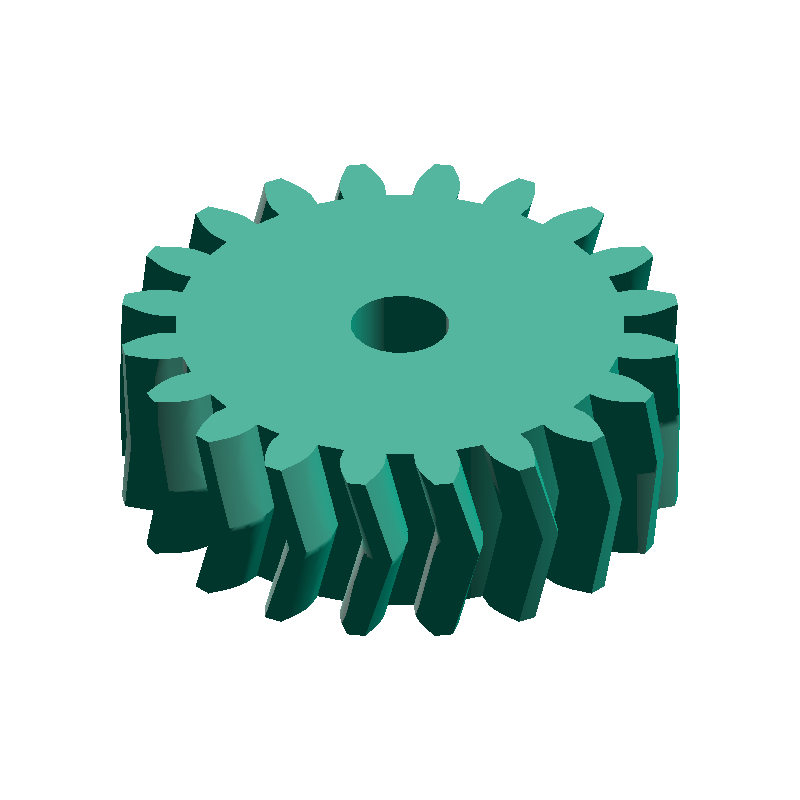

Ingranaggio bielicoidale - Generatore di file STEP SAMPLE · ⌀ 45 mm · β 15° · b 15 mm
Questa è un'immagine di esempio. Dopo la generazione, visualizza il modello reale nell'anteprima 3D. Anteprima 3D →
CALCULATED · SPEC
AUTO-COMPUTED
D
41.41mm
Diametro primitivo (D)
Da
45.41mm
Diametro di testa (Da)
Df
36.41mm
Diametro di piede (Df)
L
485.6mm
Passo dell'elica (L)
HOW-TO Come generare un file STEP di ingranaggio bielicoidale +
  1. Inserisci modulo, numero di denti, angolo d'elica, diametro del foro e larghezza di faccia
  2. Premi il pulsante "Genera file STEP"
  3. Il download del file STEP partirà automaticamente
  4. Controlla l'anteprima 3D mostrata nella pagina di download
Tag
Ingranaggio Trasmissione del moto Per la stampa 3D
Articoli correlati
モジュールの異なるラックギアを2つ並べた比較画像（module 1.0 / 3.0）
Il modulo dell’ingranaggio spiegato — Come sceglierlo per stampa 3D e DIY
2026-05-27
Generatori 3D correlati
Torna alla home →
Vite senza fine
Vite senza fine
Ingranaggio elicoidale
Ingranaggio elicoidale
Ingranaggio cilindrico a denti diritti
Ingranaggio cilindrico a denti diritti
Cremagliera
Cremagliera
Ruota a vite senza fine
Ruota a vite senza fine
Ingranaggio conico
Ingranaggio conico
Ruota
Ruota
Cinghia dentata GT2
Cinghia dentata GT2
Calcolatori correlati
PARAMETERS
Inserisci dimensioni
5 REQUIRED
0.1–6 mm
mm

Unità base che determina le dimensioni del dente

17–120 denti
denti

Numero di denti

5–45 °
°

Angolo di inclinazione della linea del dente

0–100 mm
mm

Diametro del foro centrale (0 = nessun foro)

0.1–50 mm
mm

Larghezza di faccia totale dell'ingranaggio (si divide in due metà al centro)

ABOUT · STEP

Il file STEP (.step / .stp) è un formato CAD 3D standard che conserva i dati dimensionali e topologici. Compatibile con i principali software CAD tra cui Fusion 360, SolidWorks e FreeCAD.

  • Solido in scala reale (unità mm)
  • Dimensioni modificabili e post-elaborazione in CAD
  • Convertibile con uno slicer per la stampa 3D
