人字齿轮生成

输入模数、齿数、螺旋角、轴孔直径和齿宽，生成人字齿轮（双斜齿轮）的 STEP 文件。

压力角 20°（法向） 齿线 中央V字（人字） 齿形 渐开线
🔍 先查看3D预览
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
m=2 · z=20 · β=15°
DOUBLE HELICAL GEAR
DEFAULT PARAMETERS

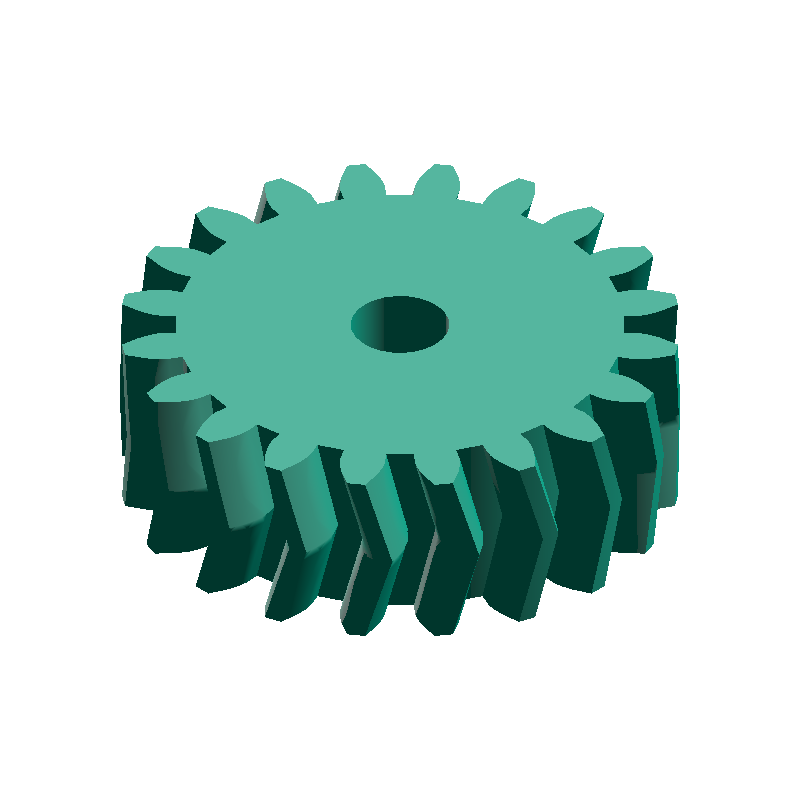

人字齿轮生成 SAMPLE · ⌀ 45 mm · β 15° · b 15 mm
这是示例图片。生成后可在3D预览中查看实际模型。 3D 预览 →
CALCULATED · SPEC
AUTO-COMPUTED
D
41.41mm
节圆直径 (D)
Da
45.41mm
齿顶圆直径 (Da)
Df
36.41mm
齿根圆直径 (Df)
L
485.6mm
导程 (L)
HOW-TO 如何生成人字齿轮 STEP 文件 +
  1. 输入模数、齿数、螺旋角、轴孔直径和齿宽
  2. 按下「生成 STEP 文件」按钮
  3. STEP 文件下载将自动开始
  4. 查看下载页面上显示的 3D 预览
标签
齿轮 动力传动 适合3D打印
