← 返回首頁 3D GENERATOR / GEAR / DOUBLE HELICAL GEAR
OUTPUT · STEP (AP214)
PARAMETRIC · 3D · STEP

人字齒輪生成

輸入模數、齒數、螺旋角、軸孔直徑和齒寬，生成人字齒輪（雙螺旋齒輪）的 STEP 檔案。

壓力角 20°（法向） 齒線 中央V字（人字） 齒形 漸開線
🔍 先查看3D預覽
SAMPLE
STATIC · DEFAULT-VALUE MODEL

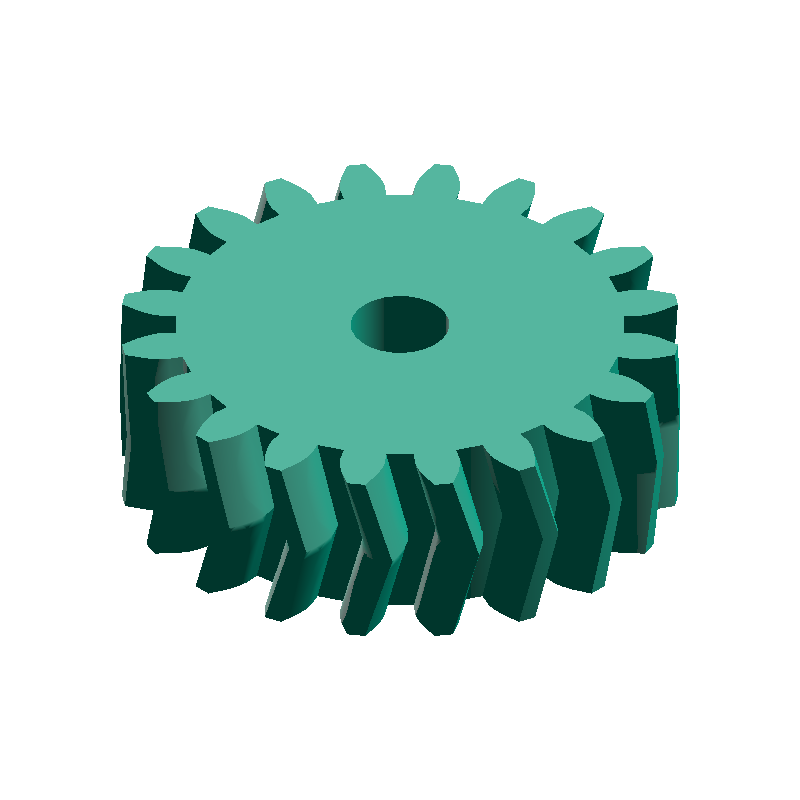

● SAMPLE IMAGE
VIEW · ISO
m=2 · z=20 · β=15°
DOUBLE HELICAL GEAR
DEFAULT PARAMETERS
人字齒輪生成 SAMPLE · ⌀ 45 mm · β 15° · b 15 mm
這是範例圖片。生成後可在3D預覽中查看實際模型。 3D 預覽 →
CALCULATED · SPEC
AUTO-COMPUTED
D
41.41mm
節圓直徑 (D)
Da
45.41mm
齒頂圓直徑 (Da)
Df
36.41mm
齒根圓直徑 (Df)
L
485.6mm
導程 (L)
HOW-TO 如何產生人字齒輪 STEP 檔案 +
  1. 輸入模數、齒數、螺旋角、軸孔直徑和齒寬
  2. 按下「生成 STEP 檔案」按鈕
  3. STEP 檔案下載將自動開始
  4. 查看下載頁面上顯示的 3D 預覽
標籤
齒輪 動力傳動 適合3D列印
相關文章
モジュールの異なるラックギアを2つ並べた比較画像（module 1.0 / 3.0）
齒輪模數詳解 — 如何為 3D 列印和 DIY 選擇合適的模數
2026-05-27
相關3D生成器
返回首頁 →
正齒輪
正齒輪
斜齒輪
斜齒輪
蝸輪
蝸輪
蝸桿
蝸桿
齒條
齒條
斜齒輪
斜齒輪
車輪
車輪
GT2 同步帶
GT2 同步帶
相關計算工具
PARAMETERS
輸入尺寸
5 REQUIRED
0.1–6 mm
mm

決定齒大小的基本單位

17–120 個
個

齒輪的齒數

5–45 °
°

齒線的傾斜角度

0–100 mm
mm

中心孔的直徑（0 = 無孔）

0.1–50 mm
mm

齒輪整體厚度（在中央分為上下兩半）

ABOUT · STEP

STEP檔案（.step / .stp）是可保存尺寸和拓撲資訊的3D CAD標準格式。相容Fusion 360、SolidWorks、FreeCAD等主流CAD軟體。

  • 實尺寸實體（mm單位）
  • 可在CAD中編輯尺寸和追加加工
  • 可透過切片軟體轉換為3D列印格式

正在生成 3D 模型...
