ダブルヘリカルギア生成

モジュール・歯数・ねじれ角・軸穴径・歯幅を入力して、ダブルヘリカルギア（やまば歯車・ヘリンボーン）のSTEPファイルを生成します。

圧力角 20°（歯直角） 歯すじ 中央V字（やまば） 歯形 インボリュート
🔍 3Dプレビューで先に確認

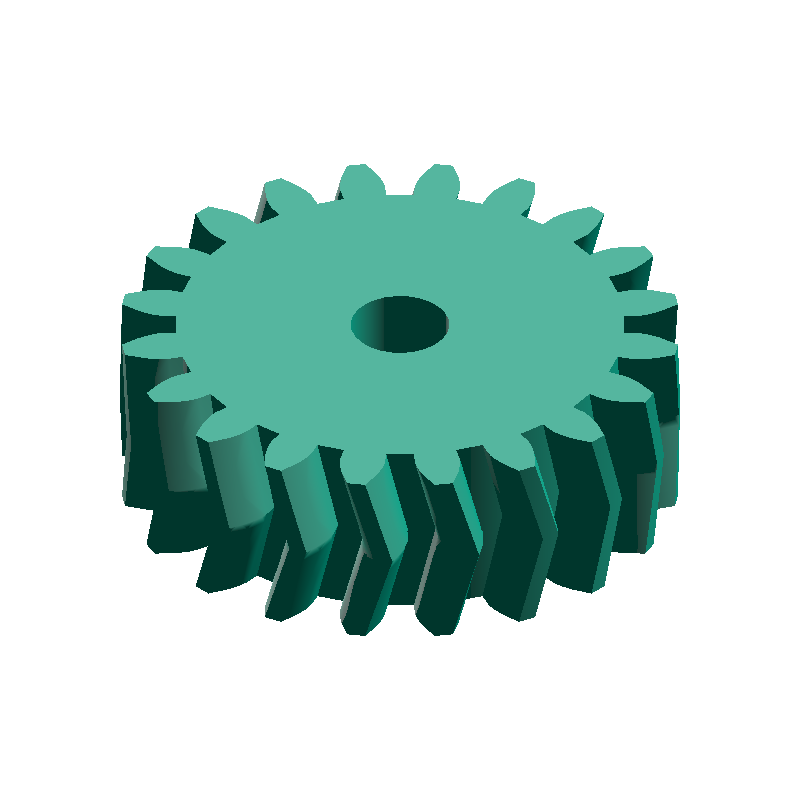

SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
m=2 · z=20 · β=15°
DOUBLE HELICAL GEAR
DEFAULT PARAMETERS
ダブルヘリカルギア生成 SAMPLE · ⌀ 45 mm · β 15° · b 15 mm
これはサンプル画像です。生成後に実モデルを3Dプレビューで確認できます 3Dプレビュー →
CALCULATED · SPEC
AUTO-COMPUTED
D
41.41mm
ピッチ円直径 (D)
Da
45.41mm
歯先円直径 (Da)
Df
36.41mm
歯底円直径 (Df)
L
485.6mm
リード (L)
HOW-TO ダブルヘリカルギアのSTEPファイルを生成する方法 +
  1. モジュール・歯数・ねじれ角・軸穴径・歯幅を入力する
  2. 「STEPファイルを生成」ボタンを押す
  3. STEPファイルのダウンロードが自動的に開始される
  4. ダウンロードページで表示される3Dプレビューを確認する
タグ
歯車 動力伝達 3Dプリント向け
関連記事
モジュールの異なるラックギアを2つ並べた比較画像（module 1.0 / 3.0）
歯車モジュールの選び方 — 3Dプリント・DIYで失敗しないために
2026-05-27
関連3D生成機能
ホームに戻る →
ベベルギア
ベベルギア
ウォームギア
ウォームギア
平歯車
平歯車
ラックギア
ラックギア
ヘリカルギア
ヘリカルギア
ウォームホイール
ウォームホイール
車輪（ホイール）
車輪（ホイール）
スプロケット
スプロケット
関連計算ツール
PARAMETERS
寸法を入力
5 REQUIRED
0.1–6 mm
mm

歯の大きさを決定する基本単位

17–120 歯
歯

歯車の歯の数

5–45 °
°

歯すじの傾き角度

0–100 mm
mm

中心の軸穴の直径（0で穴なし）

0.1–50 mm
mm

歯車全体の厚さ（中央で上下半分に分かれます）

ABOUT · STEP

STEPファイル（.step / .stp）は寸法やトポロジ情報などを保持することができる3D CADの標準フォーマットです。Fusion 360 / SolidWorks / FreeCAD など主要なCADソフトウェアで使用可能。

  • 実寸ソリッド（mm単位）
  • CAD上で寸法編集・追加加工が可能
  • 3Dプリンター用のスライサーで変換可能
